皮带输送机断带的检测方法

yu021

      由于皮带输送机断带的发生是随机的，发生的位置也是随机的，给断带信号检测带来困难，目前广泛采用断带信号采集方法如下：
1、张力检测法

      皮带输送机主要依靠皮带和带轮间的摩擦来实现工作，因此皮带输送机工作时，要有一定的预紧力，需要拉紧装置，可以在拉紧钢丝上附加拉力传感器，当皮带输送机发生断带时，拉紧钢丝的拉力下降拉力传感器输出断带信号。

2、悬垂度检测法

   在皮带输送机沿线每隔二十至四十米的托辊架上装一个保护装置开关，皮带正常运行时，由于预紧力的存在，皮带悬垂度很小，当皮带发生断裂时，皮带悬垂度增大，当悬垂度超过允许值时，保护开关动作，发出断带信号。

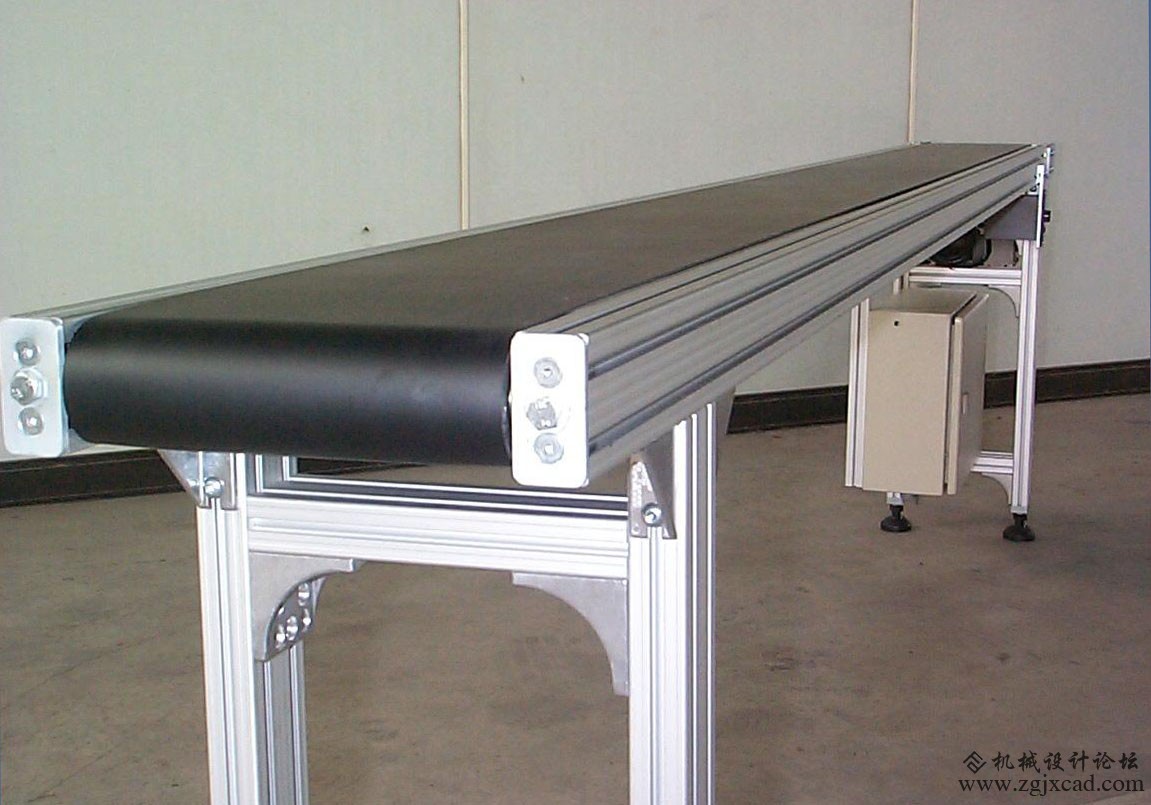

皮带输送机

3、带速检测法

      利用速度传感器动态检测皮带输送机的带速，利用光电编码盘检测带速，当皮带输送机皮带断裂时，带速缓慢降低，由于断带使得测速辊失去动力，靠惯性转动，这样带速出现一个差值，通过比较器来发出断带信号。

4、磁场变化检测

    在皮带输送机输送带中预埋线圈，在皮带上下分别放置磁场发生器和磁场接受器，当皮带正常运行时，运行于磁场中的线圈产生附加磁场 ，磁场接受装置检测到的磁场基本恒定，当皮带发生断裂时，皮带撕裂，同时撕裂皮带内的线圈，这样附加磁场发生变化，磁场 接受器接受到的磁场信号发生变化，从而得到断带信号。

    几上几种断带的检测方法，各有优缺点，相对而言，皮带输送机带速检测方法，更加简单、快捷，因此我们选用带速检测方法来检测断带信号。
