    第五讲 机械制图基础知识中弹簧和滚动轴承的讲解
        1.知识要点
       (1)滚动轴承的画法
       (2)滚动轴承的的代号
       (3)圆柱螺旋压缩弹簧的画法
       (4)焊接图举例

        2.机械制图基础知识的教学方法
        采用实物模型讲解轴承的构造和类型,3种画法不仅要讲清图样比例尺寸,还要讲清应用环境。教会学生查阅轴承标准。弹簧只介绍圆柱螺旋压缩弹簧的画法。焊接图用实例讲解,不必详细介绍焊接符号(代号)

        3.课前准备
        准备向心轴承、推力轴承和向心推力轴承各一个。

        4.教学内容
        (1) 滚动轴承的画法
    图8-29 深沟球轴承的规定画法.png
    图8-29 深沟球轴承的规定画法

        GB/T4459.7-1998对滚动轴承的画法作了统一规定,有简化画法和规定画法之分,简化画法又分为通用画法和特征画法。图8-29(a)为深沟球轴承的通用画法,图8-29(b)为特征画法,图8-29(c)为规定画法。

       (2)滚动轴承的代号
        滚动轴承的代号由基本代号、前置代号和后置代号组成,其排列顺序为: 前置代号、基本代号、后置代号。

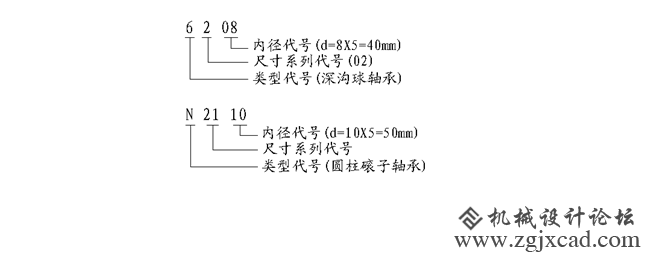

        ① 基本代号表示滚动轴承的基本类型、结构和尺寸,是滚动轴承代号的基础。滚动轴承的基本代号由类型代号、尺寸系列代号、内径代号构成。类型代号用阿拉伯数字或大写拉丁字母表示,尺寸系列代号和内径代号用数字表示。例如:
    图8-29 深沟球轴承的规定画法2.png

       【类型代号】类型代号用阿拉伯数字或大写拉丁字母表示
       【尺寸系列代号】尺寸系列代号由两位数字组成,左边一位为滚动轴承的宽(高)度系列代号,右边一位为直径系列代号。尺寸系列代号决定了轴承的外径(D)和宽度(B)。

       【内径代号】内径代号表示轴承的内径,对于内径在20mm至480mm之间的轴承(22mm、28mm、32mm除外),其内径代号为内径除以5的商数,商数为个位数时,需在商数左边加0。例如,内径为40mm,则内径代号为08。至于内径大于480mm,或小于20mm的滚动轴承,其内径代号可查相关国家标准。
        ② 前置代号和后置代号 前置和后置代号是轴承在结构形状、尺寸、公差、技术要求等有改进时,在其基本代号左、右添加的补充代号。具体内容可查阅有关的国家标准。

       (3)圆柱螺旋压缩弹簧
        ① 圆柱螺旋压缩弹簧各部分的名称及尺寸计算
        簧丝直径d——制造弹簧所用金属丝的直径。
        弹簧外径D——弹簧的最大直径。
        弹簧内径D1——弹簧的内孔最小直径,D1=D-2d。
        弹簧中径D2——弹簧轴剖面内簧丝中心所在柱面的直径,D2=(D1 +D2)/2= D1+d=D-d。
        有效圈数n——保持相等节距且参与工作的圈数。
        支承圈数n0——为了使弹簧工作平衡,端面受力均匀,制造时将弹簧两端的3/4至 file:///C:\Users\admin\AppData\Local\Temp\ksohtml\wpsDD86.tmp.png圈压紧靠实,并磨出支承平面。这些圈只起支承作用而不参与工作,所以称为支承圈。支承圈数n0表示两端支承圈数的总和,一般为1.5、2、2.5圈。
        总圈数n1——有效圈数和支承圈数的总和。
        节距t——相邻两有效圈上对应点间的轴向距离。
        自由高度H0——未受载荷作用时的弹簧高度(或长度),H0=nt+(n0-0.5)d。
        展开长度L——制造弹簧时所需的金属丝长度,按螺旋线展开L可按下式计算:

    L≈n1 图8-29 深沟球轴承的规定画法3.png
        旋向——与螺旋线的旋向意义相同,分为左旋和右旋两种。

        ② 机械制图中圆柱螺旋压缩弹簧的规定画法:弹簧的规定画法:GB/T4459.4-1984对弹簧画法作了如下规定:
        在平行于螺旋弹簧轴线的投影面的视图中,其各圈的轮廓应画成直线。
        有效圈数在四圈以上时,可以每端只画出1~2圈(支承圈除外),其余省略不画。
        螺旋弹簧均可画成右旋,但左旋弹不论画成左旋或右旋,一律要注写出旋向“左”字。
        螺旋压缩弹簧如要求两端并紧且磨平时,不论支承圈多少均按支承圈为2.5圈绘制,必要时也可按支承圈的实际结构绘制。
        【例如】 已知圆柱螺旋压缩弹簧的中径D2=38,簧丝直径d=6,节距t=11.8,有效圈数n=7.5,支承圈数n0=2.5,右旋,试画出弹簧的轴向剖视图。
    弹簧外径D= D2+d=38+6=44
        自由高度H0=nt+( n0-0.5)d=7.5×11.8+(2.5-0.5)×6=100.5
        画图步骤如图8-30所示。本例的有效圈数每端画了一圈。
    图8-30 弹簧画图步骤.png
    图8-30 弹簧画图步骤

       (4)焊接图举例

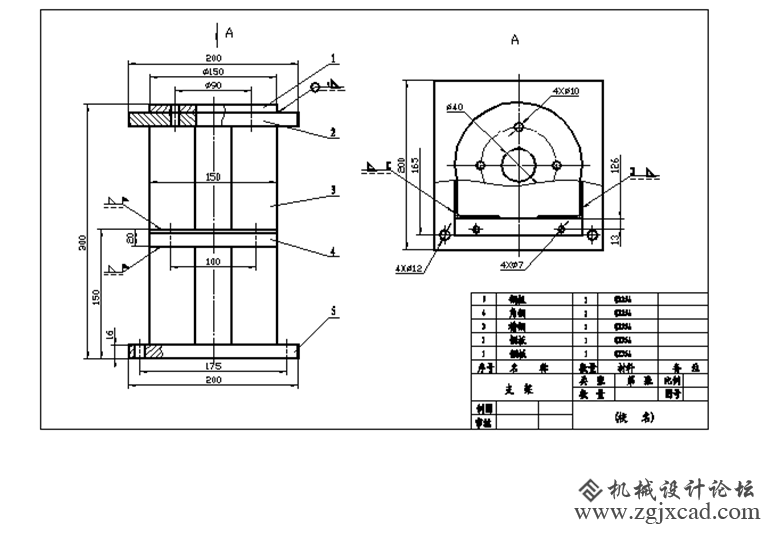

        图8-31为支架的焊接图。从主视图上看有三条焊缝,一处是1号零件和2号零件之间,沿1号零件周围用角焊缝连接;另两处是4号零件和3号零件之间,角焊缝现场焊接。从俯视图上看有两处焊接,用角焊缝三面焊接。
    图8-31 焊接图举例.png
    图8-31 焊接图举例

    回到教程目录机械制图基础知识
