第六章(上) 零件图的识读和内容

[复制链接]
查看: 1039|回复: 1
  • TA的每日心情
    开心
    2016-12-14 16:11
  • 签到天数: 225 天

    [LV.7]常住居民III

    发表于 2015-1-16 20:03:16 | 显示全部楼层 |阅读模式
    本帖最后由 欢欢公子 于 2015-1-16 20:24 编辑

    零件图
        6.1 零件图的内容

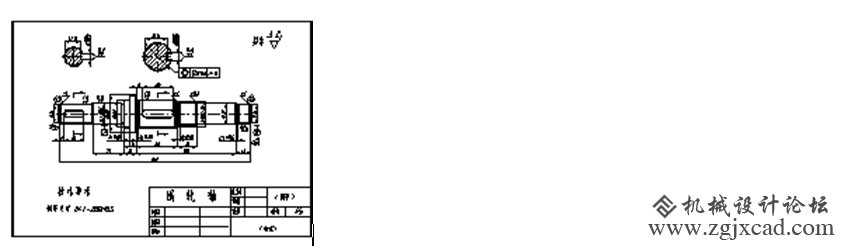

        机械制图基础知识中的零件图是指导制造和检验零件的图样。因此,图样中必须包括制造和检验该零件时所需要的全部资料。图6-1是实际生产用的零件图,其具体内容如下:
        图6-1蜗轮轴的零件图
        1.一组视图
        2.全部尺寸
        3.技术要求
        4.标题栏

        6.2 零件表达方案的选择
        6.2.1 视图选择的原则
        1.主视图的选择
        选择主视图时要考虑下列两个问题:
       (1)安放位置
       (2)投影方向

        2.其它视图的选择
        主视图选定后,还需进行其它视图的选择。其它视图的选择原则是:
        (1) 在充分表示出零件內、外结构形状的条件下,宜选较少数量的视图,尽量避免多余视图。
        (2) 在选择其它视图的过程中,应优先采用基本视图和在基本视图上取剖视,争取将零件的主要结构形状在基本视图中表示出来。对尚未表达清楚的局部形状和傾斜结构,通过运用局部视图、斜视图和其它表达方法表示。
        (3) 要考虑合理地布置视图位置,使图样清晰美观又有利于图幅的充分利用。

        6.2.2 机械制图的表达方案选择的方法步骤
        以BJ-130载重汽车的转向器壳体为例来说明。
        1.结构分析和形体分析
        图6-6 是转向器壳体的轴测图,从形体分析和结构分析来看,整个零件可分为六部分:
        (1) 箱体  它是中空的,用来容纳螺母和扇形齿轮。它的主要形状上半部是长方形柱体,下半部的轮廓是由直线与圆弧组成的柱体。
        (2) 圆柱筒 用来通过扇形齿轮轴。
        (3) 带孔方板  位于箱体两侧,使螺杆轴穿过并安装其他零件。
        (4) 面板 轮廓由圆弧及直线组成,凸出在箱体的左面,以便安装其他零件。
        (5) 斜凸台  在箱体上方,上有螺孔以便加油,它的形状是由半圆柱与方柱组合而成。
        (6) 突起部分  一种是圆柱体,另一种是球头圆柱体,它们主要是为了使钻孔处有足够的壁厚。

        2.选择主视图
        如前所述,壳体类零件的主视图一般都按工作位置安放,而其投影方向则应充分显示出零件的形状特征。根据这个原则,我们选择图6-6中箭头所示方向作为主视图方向,同时在主视图上取全剖视。这样就能表示出壳体上半部的断面形状(长方形)和下半部的圆柱筒,以及它们的相对关系,并表示了各处的壁厚。
        图 6-7 转向器壳体的表达方案.png          图 6-8 转向器壳体调整后的表达方案.png
        图 6-7  转向器壳体的表达方案                 图 6-8  转向器壳体调整后的表达方案

        3.机械制图基础知识中为了确定基本视图,表达主要部分只有一个主视图还不能充分反映出主要部分的形状,所以加了一个带半剖视的左视图,以显示面板的形状、箱体左面的外形、斜凸台的位置和倾斜角度、安装螺母和扇形齿轮等零件的空腔形状等。还加了一个带 B—B半剖视的俯视图,以表达面板、球头圆柱体突起、斜凸台等部分的相互关系和圆柱体突起在内部的位置等。为了表示壳体右面的外形和面板里面的形状,还选取了一个带半剖视C—C的右视图。

        4.利用辅助视图,表达余下的部分:
        主视图因为作了全剖视,方形的形状被剖掉了。所以加了一个局部视图D表示主视图的外形。还用斜视图E表示斜凸台端面的形状。

        5.进行调整、修改。
        经过分析,我们把表达方案调整,即将右视图改为局部视图C,只画出外形的一半,而面板里面的形状则改在左视图上用虚线表示。同时,局部视图D调整为只画出带孔方板形状,省去后面的部分,并按投影关系直接放在左视图的旁边,使看图更方便。

        6.3 零件图中尺寸的合理标注
        零件图上的尺寸注法,除了要求完整、清晰外还要求标注得合理。

        6.3.1 正确地选择标注尺寸的基准
        1.基准的概念
        基准是指零件在机器中或在加工及测量时,用以确定其位置的一些面、线或点。
        常用的基准有:基准面—底板的安装面,重要的端面,装配结合面,零件的对称面等;基准线—回转体的轴线。

        2.基准的选择
    所谓选择基准,就是在标注尺寸时,是从设计基准出发,还是从工艺基准出发。

        3.理选择基准的要点
        (1) 相互关联的零件,在标注其相关尺寸时,应以同一个平面或直线(如接合面、对称中心平面、轴线等)作为尺寸基准。
        (2) 以加工面作为基准。但在同一方向内,同一加工表面不能作为两个或两个以上非加工面的基准。
        (3) 要求保证轴线之间的距离时,应以轴线为基准注出轴线之间的距离。
        (4) 要求对称的要素,应以对称中心平面或中心线作为基准注出对称尺寸。

        6.3.2 遵守尺寸标注的原则
       (1)考虑尺寸配置,避免注成封闭的尺寸链
        图 6-14 不应注成封闭的尺寸链.png

        图 6-14  不应注成封闭的尺寸链

        这时应根据需要把某一个环的尺寸用圆括号括起来,作为参考尺,使制造误差都集中到这个封闭环上去。从而保证重要尺寸的精度。
       (2) 标注尺寸要尽量适应加工方及加工过程
        (3) 标注尺寸应考虑加工的可能性
        如图所示,右图中所注斜孔的定位尺寸是错误的,因为无法按此尺寸由大孔内部确定斜孔的位置
        (4)要便于测量  即所注的尺寸可以从图纸上直接读取,并能直接在零件上进行测量,而无需换算。图6-17a所示的一些例子是不容易量出其尺寸的,而图6-17b的注法就便于测量。
        图 6-17 尺寸的标注要便于测量.png
        图 6-17  尺寸的标注要便于测量

        6.3.3 合理标注零件尺寸的方法步骤
       (1) 合理选择尺寸基准。
       (2) 形体分析法、结构分析法补全尺寸(同时计算零件长、宽、高三个方向尺寸链是否正确)。

            回到教程目录机械制图基础知识
