            机械制图基础知识中齿轮的几何要素和规定画法(挂图、模型

        5.3 齿轮的几何要素和规定画法(挂图、模型)
        齿轮是广泛用于机器或部件的传动零件。机械制图齿轮的参数中只有模数、压力角已经标准化。因此它属于常用件。齿轮不仅可以用来传递动力,并且还能改变转速和回转方向。
        1) 圆柱齿轮:通常用于平行两轴之间的传动;
        2) 圆锥齿轮:常用于相交两轴之间的传动;
        3) 蜗轮与蜗杆:常用于交错两轴之间的传动。

        5.3.1 圆柱齿轮
        1.直齿圆柱齿轮各几何要素的名称、代号和尺寸计算
       (1)、名称和代号
        1)节圆直径d’和分度圆直径d
        2)分度圆齿距P和分度圆齿厚S
        3)模数m
        4)齿顶圆直径da:限制齿轮齿顶的圆称齿顶圆,其直径用da表示;
        5) 齿根圆直径df:限制齿轮齿根的圆称齿根圆,其直径用df表示。
        6) 齿高h、齿顶高ha、齿根高hf
        7) 压力角α 8) 传动比i 9)中心距

        2. 圆柱齿轮的规定画法
       (1)、单个圆柱齿轮
        图 5-22 圆柱齿轮的规定画法.jpg

        图 5-22 圆柱齿轮的规定画法

       (2)啮合的圆柱齿轮
        图 5-23 圆柱齿轮啮合的画法.jpg
        图 5-23  圆柱齿轮啮合的画法

        5.4 键和销(挂图、模型)
        5.4.1 键联结
        键通常用来联结轴和装在轴上的传动零件(如齿轮、带轮等),起传递扭矩的作用。
        1. 键的种类和标记:键是标准件,常用的键有普通平键、半圆键和钩头楔键等。
        2.键联结的画法
        (1)普通平键

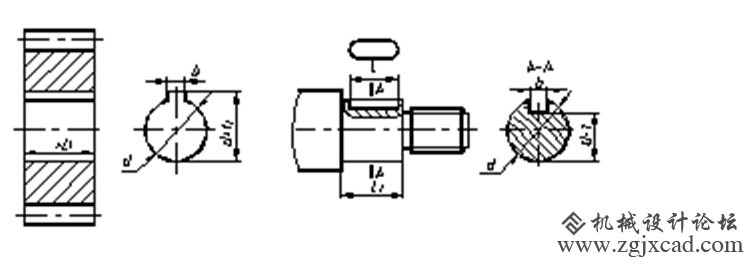

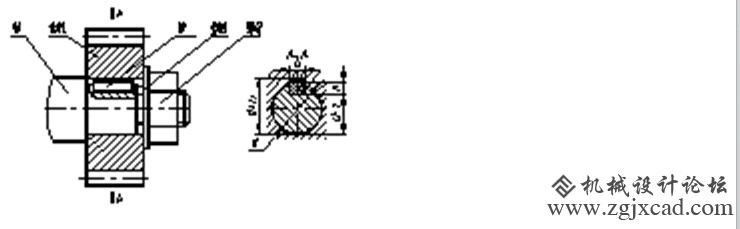

        图5-33 齿轮和轴上键槽的画法及尺寸注法.jpg                   图5-34 普通平键联结的画法.jpg
        图5-33  齿轮和轴上键槽的画法及尺寸注法                图5-34  普通平键联结的画法

        图5-35 半圆键联结的画法.jpg                   图 5-36 楔键联结的画法.jpg
        图5-35  半圆键联结的画法                              图 5-36  楔键联结的画法
       (2)半圆键联结
       (3)楔键

        5.4.2 销连接
        5.5 滚动轴承(挂图、模型)
        5.6 弹 簧(挂图、模型)
        图 5-47 弹簧的零件图.jpg
        图 5-47 弹簧的零件图

        回到教程目录机械制图基础知识
