                                                      机械制图基础知识中的标准件和常用件

        各种机械中广泛使用螺钉、螺栓、螺母、垫圈、键、销、滚动轴承等零件。为了便于组织专业化生产,对这些零件的结构、尺寸实行了标准化,故称它们为标准件。而另外一些虽经常使用,但只是结构定型、部分参数标准化的零件(如齿轮、弹簧),称为常用件。

        5.1 螺纹(挂图、模型
        5.1.1  螺纹的形成、结构和要素
        1.螺纹的形成
        一平面图形(如三角形、梯形、矩形等)绕一圆柱作螺旋运动,形成一螺旋体。这种螺旋体就是螺纹。由于平面图形不同,形成的螺纹形状也不同。外螺纹,内螺纹。内、外螺纹成对使用。

        2.  螺纹的结构
        图5-2画出了螺纹的末端、收尾和退刀槽。关于这些结构的参数,查阅附录附表
       (1螺纹末端
       (2)螺纹收尾和退刀槽
       (3)螺纹的要素
       (1)牙型
       (2)公称直径
       (3)线数n
       (4)螺距P和导程S
       (5)旋向:螺纹分左旋和右旋两种,工程上常用右旋螺纹。
        在螺纹的上述五要素中,牙型、公称直径和螺距是决定螺纹的最基本要素,凡三要素符合标准的称为标准螺纹。而牙型符合标准,直径或螺距不符合标准的,称为特殊螺纹。对于牙型不符合标准的,如方牙螺纹,称为非标准螺纹。螺纹五要素全部相同的内外螺纹才能旋合在一起。

        5.1.2 螺纹的规定画法
        国家标准《机械制图》GB4459.1—84规定了在机械图样中螺纹和螺纹紧固件的画法。

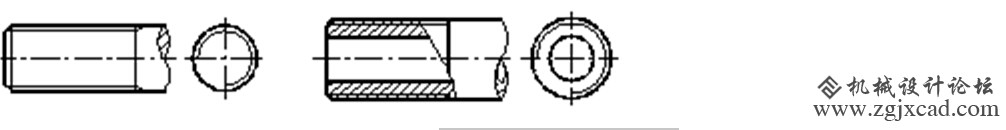

        1.外螺纹的规定画法
        图5-4 外螺纹的画法.jpg
        图5-4  外螺纹的画法

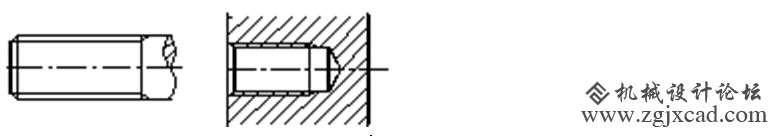

        2.内螺纹的画法
        图5-5 内螺纹的画法.jpg
        图5-5 内螺纹的画法

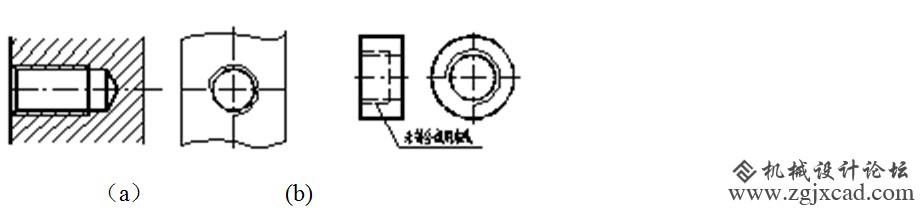

        当需要表示螺尾时,螺尾部分的牙底用与轴线成30o的细实线绘制,如图5-6所示
        图 5-6 螺纹收尾的画法.jpg     图 5-7 螺纹孔中相贯线的画法.jpg
        图 5-6  螺纹收尾的画法                   图 5-7  螺纹孔中相贯线的画法

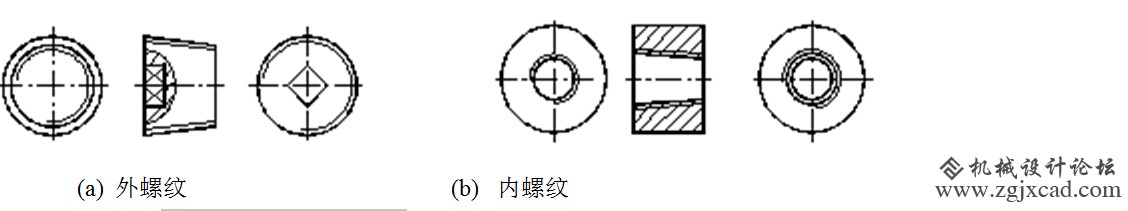

         用剖视图表示螺纹孔相贯时,在钻孔处仍应画出相贯线。如图5-7所示。锥螺纹及锥管螺纹的画法如图5-8所示,左视图按左侧大端螺纹画出,右视图按右侧小端螺纹画出。
        图 5-8 锥螺纹的画法.jpg
        图 5-8  锥螺纹的画法

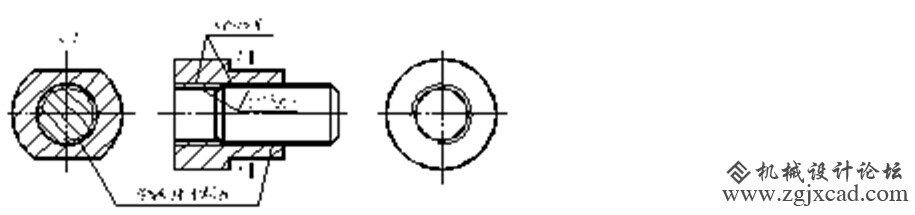

        3.内外螺纹连接的画法
        图5-10 螺纹连接的画法.jpg
        图5-10  螺纹连接的画法

        5.1.3 标准螺纹的种类、规定标记及其标注
        1.螺纹的种类
        2.机械制图标准螺纹的规定标记及其标注
        (1) 普通螺纹的规定标注
        如:M10—5g6g;如果代号相同,则只注一个代号。如:M10—7h。螺纹公差带按短(S)、中(N)、长(L)如:M10—5g6g—S。特殊需要时,可注明旋合长度的数值,如:M10—5g6g—40。

        5.2 常用螺纹紧固件的规定画法和标注(挂图、模型)
        螺纹紧固件就是运用一对内、外螺纹的连接作用来连接和紧固一些零部件。常用的螺纹紧固件有螺钉、螺栓、双头螺柱、螺母和垫圈等,见图5-11。

        5.2.1螺纹紧固件的标记及画法
        螺纹紧固件的结构、尺寸均已标准化,并由有关专业工厂大量生产。因此对符合标准的螺纹紧固件,不需要画零件图,根据规定标记,就能在相应的标准中查出有关的尺寸。表5-2是常用螺纹紧固件的视图、规定标记示例及比例画法。从表中可以看出螺纹紧固件的规定标记一般格式为:
        名称— 标准编号— 型式与尺寸、规格等 — 性能等级或材料及热处理— 表面处理

        5.2.2 螺纹紧固件连接图的画法
        按所使用的螺纹紧固件的不同,螺纹紧固件可分为螺栓连接、双头螺柱连接和螺钉连接等,而连接图的画法应符合下列基本规定:
        1.零件接触表面画一条线,不接触表面画两条线。
        2.零件邻接时,不同零件的剖面线方向应相反,或者方向一致但间隔有明显不同,同一零件在各个剖视图中的剖面线方向与间隔应一致。
        3.对于紧固件和实心零件(如螺钉、螺栓、螺母、垫圈、键、销、球及轴等),若剖切平面通过它们的基本轴线时,则这些零件都按不剖绘制,仍画外形。需要时,可采用局部剖。
        1)螺栓连接

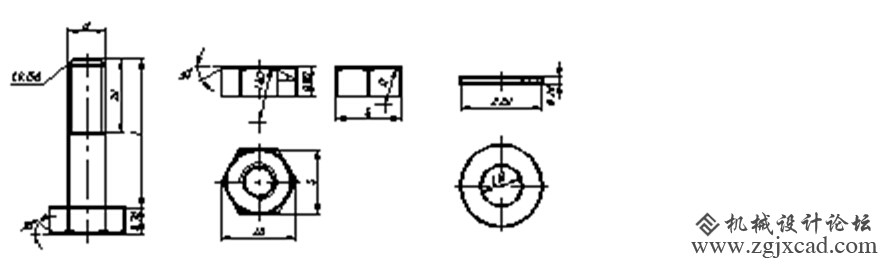

        图5-13 螺栓连接的画法.jpg     图5-14 单个紧固件的画法.jpg
        图5-13  螺栓连接的画法                   5-14  单个紧固件的画法

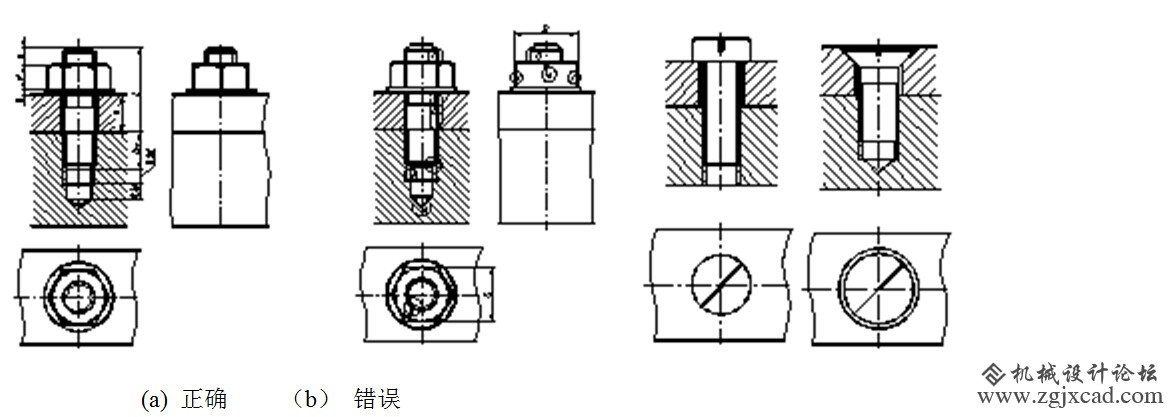

        2)双头螺柱连接
        图5-16 双头螺柱连接的画法.jpg
        图5-16 双头螺柱连接的画法

        [解] 图5-16b圈出处的错误画法是:
        1) 双头螺柱伸出螺母处,漏画表示螺纹小径的细实线。
        2) 上部被连接零件的孔径,应比双头螺柱的孔径稍大(孔径≈1.1d),此处不是接触面应画两条粗实线。
        3) 基座螺孔中表示螺纹小径的粗实线和表示钻孔的粗实线,未与双头螺柱表示小径的细实线对齐。
        4) 剖面线应画到粗实线。
        5) 钻孔底部的锥角应为120。
        6) 应有棱线(粗实线)。
        7) 此处螺母的宽应和俯视图相等
        8) 按投影此处为外螺纹,表示小径的细实线应画3/4圈。

        3.螺钉连接
       (1)连接螺钉部分,螺钉上螺纹长度应大于旋入长度。

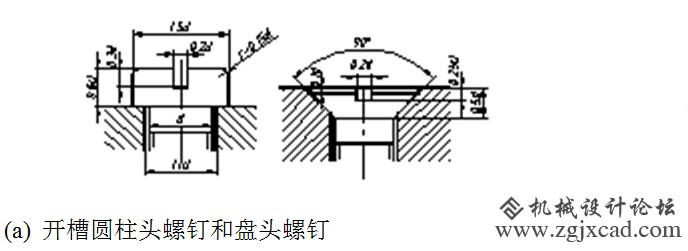

        图5-18 螺钉头部的近似画法.jpg
        图5-18 螺钉头部的近似画法

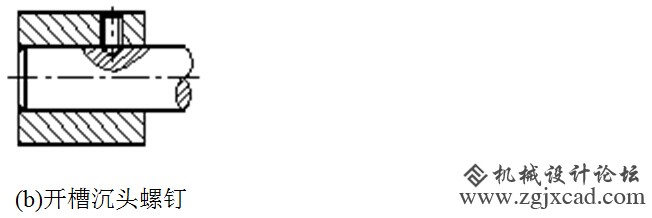

                       图5-19 紧定螺钉连接的画法.jpg
        图5-19 紧定螺钉连接的画法
