第四章(下)断面图的其它表达方法

[复制链接]
查看: 1219|回复: 1
  • TA的每日心情
    开心
    2016-12-14 16:11
  • 签到天数: 225 天

    [LV.7]常住居民III

    发表于 2015-1-13 18:02:09 | 显示全部楼层 |阅读模式
    本帖最后由 欢欢公子 于 2015-1-13 18:17 编辑

    断面图的其它表达方法

        为了方便绘图和看图,国家机械制图标准还规定了局部放大图和一些简化画法,本节就其中常用的几项内容作简要说明。
        4.4.1局部放大图
        将机件的部分结构用大于原图形所采用比例画出的图形,称为局部放大图。
        图4-31  局部放大图

        局部放大图可以画成视图、剖视、断面,它与被放大部位的表达方式无关。

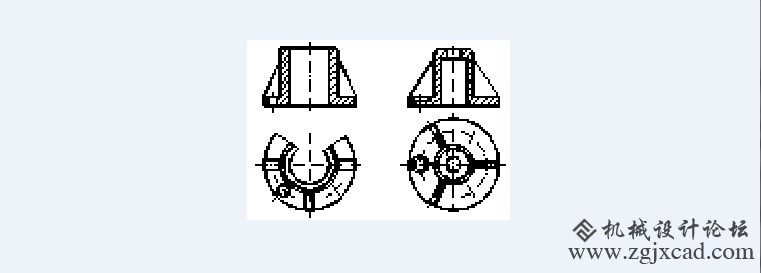

            图4-32 回转体机件上均匀分布的肋板及孔

        图4-33 省略剖切符号

        4.4.2简化画法和其它规定画法
       (1)剖视中的规定画法
        1)当回转体机件上均匀分布的肋板、轮辐及孔等结构不处于剖切平面上时,可将这些结构旋转到剖切平面上画出,而不加任何标注,见图4-32。
        2)对于机件中的肋板、轮辐和薄壁等结构,如按纵向剖切,这些结构不画剖面符号,而是用粗实线将它与其邻接的部分区分开(图4-32)。
        3)在不致引起误解的情况下,剖切符号可以省略。

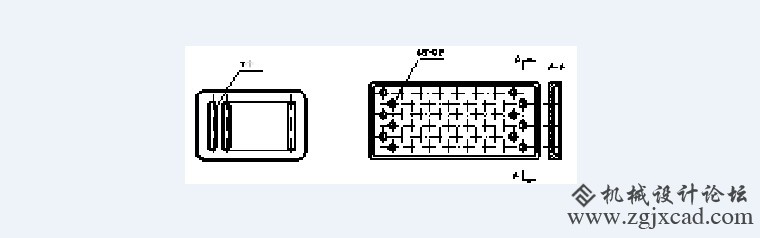

            图4-34 规律分布的相同孔和槽

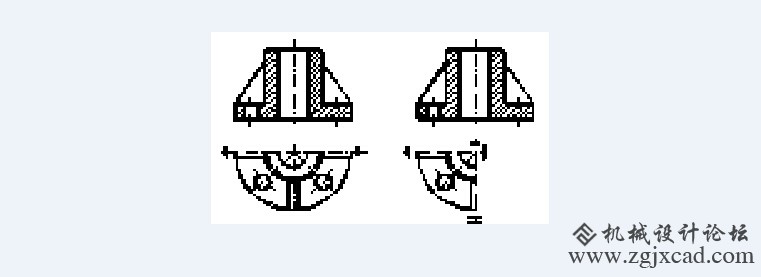

        图4-35 对称机件视图的简化

       (2)相同结构的简化
        1)当机件上具有若干相同结构(齿、槽等)并按一定规律分布时,只需画出几个完整的结构,其余用细实线连接,在图中则必须注明该结构的总数(图4-34a)。
        2)机件上具有若干直径相同且成规律分布的孔(圆孔、螺孔、沉孔等),可以仅画出一个或几个,其余用点画线表明 其中心位置,并在图中注明孔的总数(图4-34b)。
        3)在不致引起误解时,对称机件的视图可以只画一半或四分之一,并在中心线两端画出两条与其垂直的平行细线,如图4-35所示。
        4)较长机件(轴、杆、型材等)沿长度方向的形状一致或按一定规律变化时,可断开后缩短绘制,但要标注实际尺寸(图4-36)。
            图4-36  较长机件缩短画法

        图4-37 以直线或圆弧替代作相贯线

       (3)机械制图基础知识小结构的简化
        1)在不致引起误解时,图形中的过渡线、相贯线和截交线可以简化,例如用圆弧或直线代替非圆曲线(图4-37、图4-38)。
        2)图形中某些较小结构,如在一个图形中已表示清楚时,其它图形可以简化或省略(图4-38)
        3)当图形不能充分表达平面时,可用平面符号(相交的两条细实线)表示,如图4-39。
            图4-38小结构的简化和省略

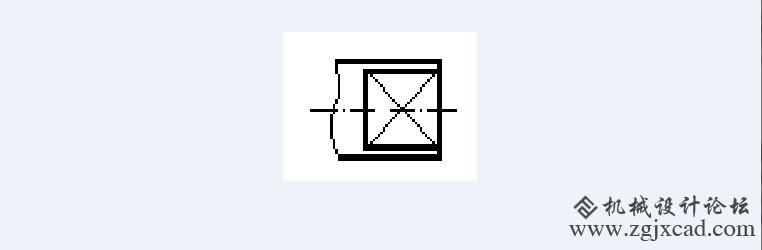

            图4-39  用符号表示平面图

            图4-40 对称结构的局部视图
            4)零件上对称结构的局部视图,可按图4-40所示方法绘制,并省略标注。

       (4)尺寸注法的简化
        1)标注尺寸时,可以采用带箭头的指引线;也可以采用不带箭头的指引线(图4-41)。
        2)标注尺寸时,应尽可能使用符号和缩写词。

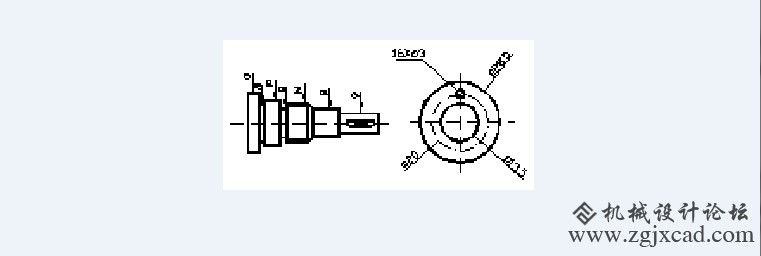

        图4-41 用指引线标注尺寸

        图4-42 用符号和缩写词标注尺寸

        4.5 表达方法综合运用举例
        在选择确定一个机件的表达方案时,首先应该认真对机件作形体及结构分析,根据机械制图基础知识中的形体特征和结构特点选好主视图,其它视图和表达方法的选用要力求做到“少而精”,即在完整、正确、清晰地表达机件全部结构特点的前提下,选用较少数量的视图和较简明的表达方法,达到方便作图及看图的要求。

        同一机件可以有多种表达方案,应通过分析比较选用其中较好的方案作图。[例]图4-43所示支架零件的三视图,根据形体
    结构特征,重新选用表达方案。该支架主要由三部分组成,上方为圆柱筒,下部为倾斜的底板,中间以十字肋相连接。底板在俯视、左视图中均不反映实形。

        新的表达方案如图4-44所示,仍采用原有三视图中的主视图,但在上方圆柱筒和底板的四个小孔之一处,做了局部剖;左视图改画为局部视图,不再画出非实形的底板;去掉俯视图,以A向斜视图表明底板的实形;另外增加一个移出剖面,表明十字肋板的断面形状。与简单的三视图(4-43)相比,新的表达方案(图4-44)更加完整、清晰、简洁,既方便画图和看图,也有利于标注尺寸。
           图4-43 支架三视图

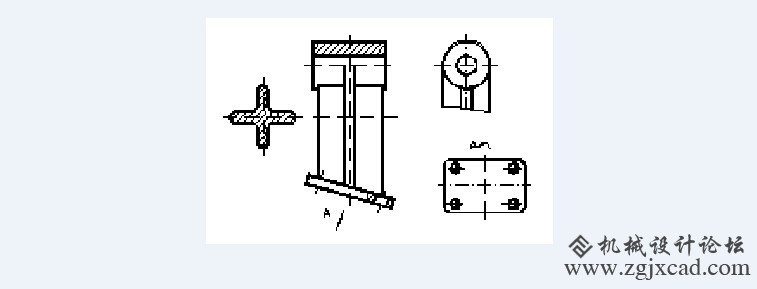

        图4-44  支架的新表达方案

             回到教程目录机械制图基础知识
