第四章(中) 机械制图中的断面图画法和识读

[复制链接]
查看: 1454|回复: 0
  • TA的每日心情
    开心
    2016-12-14 16:11
  • 签到天数: 225 天

    [LV.7]常住居民III

    发表于 2015-1-13 17:32:31 | 显示全部楼层 |阅读模式
    本帖最后由 欢欢公子 于 2015-1-13 17:48 编辑

                    断面图
        假想用剖切面将物体的某处切断,仅画出该剖切面与物体接触部分的图形叫断面图。断面图可以简称为断面,如图4-24a所示。机械制图中断面可分为移出断面和重合断面。
         图4-24 断面按剖视绘制

        4.3.1移出断面
        画在视图范围以外的断面称为移出断面。
       (1)移出断面的画法
        1)移出断面的轮廓线用粗实线绘制,剖面线方向和间隔应与原视图保持一致。
        2)移出断面应尽量配置在剖切符号的延长线上,必要时,也可布置在其它位置。
        3)当剖切平面通过回转面形成的孔、凹坑的轴线时,这些结构按剖视绘制(图4-25 、图4-29)。当剖切平面通过非圆孔,会导致出现完全分离的两个剖面时,这些结构也应按剖视绘制,如图4-26。
        4)对称的断面图形,可以配置在视图中断处,并且无需标注(图4-27)。

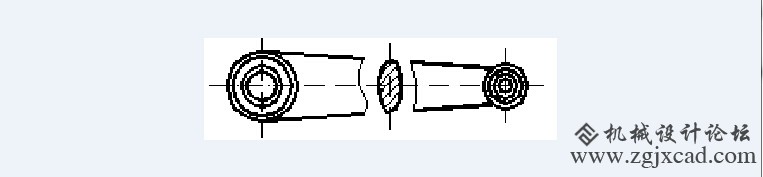

        图4-27 断面画在视图中断处

        图4-28  用两个相交平面剖切

        5)机械制图基础知识规定为了清楚表达断面实形,机械制图剖切面一般应垂直于机件的直线轮廓线或通过圆弧轮廓的中心,若需要由两个或多个相交平面剖切得到移出断面时,中间应断开,如图4-28所示。

       (2)移出断面的标注
        图4-29 移出断面的标注
        1)完整标注:
        2)部分省略标注:断面图形不对称,但布置在剖切位置延长线上,可以省略字母(图4-24)。断面图形不对称,但移出断面与视图间保持了投影对应关系(图4-25);以及断面图形对称,但不布置在剖切位置延长线上(图4-29中B-B),上述两种情况均可省略箭头。
        3)全部省略标注:配置在剖切位置延长线上的对称的移出断面,可全部省略标注,如图4-24a中轴的右端销孔处。

        4.3.2重合断面

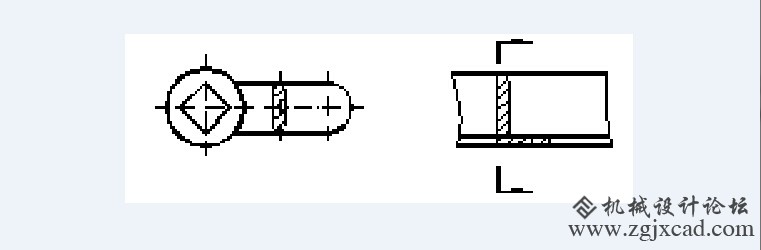

        在不影响图形清晰的情况下,将断面画在视图轮廓范围以内,称为重合断面,如图4-30所示。
       (1)重合断面的画法
        重合断面的轮廓线用细实线绘制。当视图中的轮廓线与重合断面的轮廓线重合时,视图中的轮廓线(粗实线)仍应画出,不可间断(图4-30b)。

       (2)重合断面的标注
        对称的重合断面不必标注,用对称中心线作为剖切线,如图4-30a。不对称的重合断面(图4-30b),需标注出剖切符号及箭头,但不必标写字母。
        图4-30 重合断面

        回到教程目录机械制图基础知识
