第三章(下)组合体的轴测图的画法

[复制链接]
查看: 1582|回复: 1
  • TA的每日心情
    开心
    2016-12-14 16:11
  • 签到天数: 225 天

    [LV.7]常住居民III

    发表于 2015-1-10 00:02:03 | 显示全部楼层 |阅读模式
    本帖最后由 欢欢公子 于 2015-1-10 00:11 编辑

        3.4 组合体的轴测图的画法
        3.4.1 组合体的轴测图
        [例2] 作支架的正等测图。如图3-29。
        [解] 该支架是由底板、立板和肋板三部分组成,其形体特点是左右对称, 前后不对称 ,故可采用以左、右对称平面线为轴线,以正面为坐标面、向前、向后逐步画出, 其作法如图3-30(b)、(c)、(d)、(e)所示。

        图3-29支架的正等测图

        3.4.2 组合体上交线的画法
        组合体上的交线,主要指组合体表面上的截交线和相贯线, 在机械制图基础知识画组合体轴测图上的交线有两种方法:
        1、坐标法:根据三视图中截交线和相贯线上点的坐标,画出截交线和相贯线上各点的轴测图,然后用曲线板光滑连接。
        2、辅助平面法:根据组合体的几何性质直接作出轴测图,如同在三视图中用辅助平面法求截交线和相贯线的方法一样。为便于作图,辅助面应取平面,并应尽量使它与整个形体的截交线在某个投影面上的投影为直线。
       (1)轴测图中截交线的画法

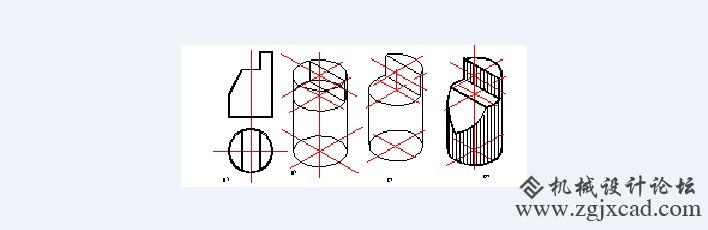

       (2)圆柱切割体的正等测图的画法。图3-34
        [解]绘制圆柱切割体的正等测图, 可先将完整的圆柱体的正等测图画出,再根据切口的位置,画出切口的轴测图。机械制图基础知识作图步骤如下:
        1)按图3-14的方法,作出圆柱体的正等测,在X1轴上截取宽度m和a、b两点,过a、b分别作Y1轴的平行线定出ⅠⅡ、ⅢⅣ两条线。
        2)过Ⅰ、Ⅲ、Ⅳ点作Z1轴的平行线,过Ⅲ点向下截取截口的深度h,定出e、f点,应注意:e、f是椭圆上的两个点, e⌒f是椭圆上的一部分弧。
        3)擦去多余线条,加深外形轮廓线完成全图。

        图3-34圆柱切割体
       (3)的正等测图的画法
        [解]:解题步骤如上题:
        1)作出圆柱体的正等测,然后根据主视图和俯视图被切割的顺序,先切侧平面和水平面, 后切正垂面。
        2)用坐标法逐步检查,圆柱体的正等测被侧平面、水平面和正垂面切割后是否正确。检查无误后,擦去多余的线条,加深外形轮廓线完成全图。    3)轴测图中相贯线的画法

        3.5 轴测剖视图的画法
        在机械制图基础知识为了表达机件的内部结构形状,装配体的工作原理及装配关系,可假想用剖切平面将机件的某一部分剖切,并拿开,这种以剖视图形式,画出的轴测图,称为轴测剖视图。如图3-36所示。
        画轴测剖视图,应恰当地选择剖切平面位置,,并尽量做到内外兼顾,才能保证用轴测剖视图所表达的机件,形状清晰、明确。

        图3-36轴测剖视图

           3.5.1 剖切平面的位置
        3.5.2 画轴测剖视图的有关规定
        3.5.3 轴测剖视图的画法
        3.5.4 装配体轴测剖视图的画法(略)

        3.6 轴测图上的尺寸标注

       回到教程目录机械制图基础知识
