        2.4 组合体的尺寸标注要求
        1、正确──标注尺寸符合国家标准
        2、清晰──尺寸布置要清晰、得当、便于读图
        3、完整──尺寸标注要完整,不能多注或少注。

        2.4.1 标注尺寸要完整
        为了表示机件的大小,图样上尺寸要标注完整,既不能遗漏,也不能重复,每个尺寸在图中只能标注一次。图样上一般要标注三个尺寸:定型尺寸、定位尺寸和总体尺寸。 形体分析法,是保证组合体尺寸标注完整的基本方法。所谓完整,是要求尺寸标注时应标注出:确定组合体各组成部分的长、宽、高三个方向的尺寸;确定组合体各组成部分相互位置的定位尺寸和总体尺寸。
        1、定形尺寸
        2、定位尺寸
        3、总体尺寸

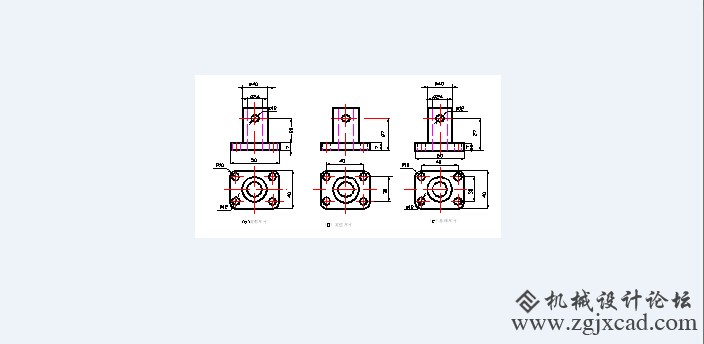

        图2-18 组合体尺寸的标注方法

       (1)基本体的尺寸标注
        基本体的尺寸标注主要考虑其长、宽、高三个方向的尺寸,见图2-20所示。

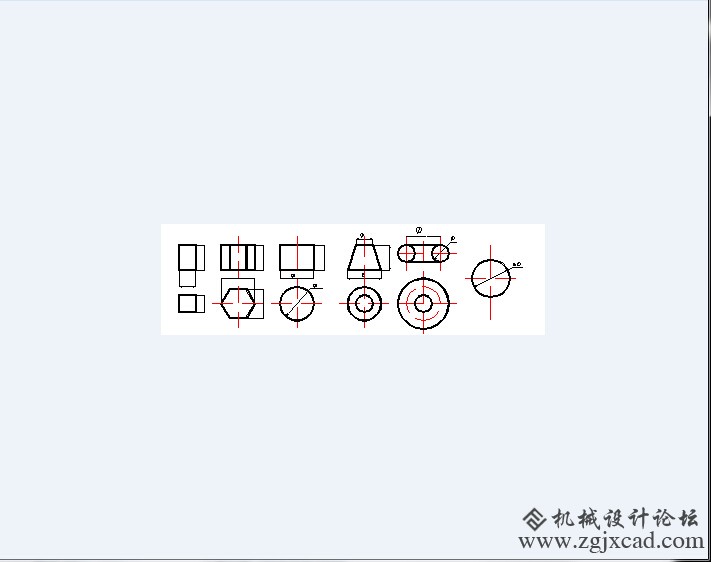

        图2-20 基本体尺寸标注示例

       (2)斜截面和缺口的基本体的尺寸标注

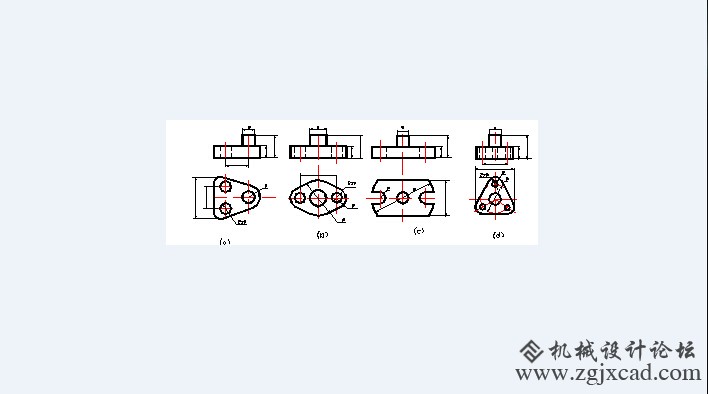

        图2-21 具有斜截面或缺口的基本体尺寸标注

       (3)不注底板总长的尺寸注法

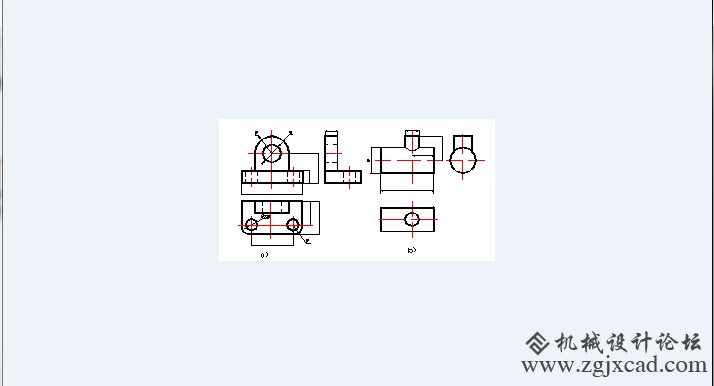

        图2-22 不注底板总长的尺寸标注示例


        2.4.2 标注尺寸要清晰
        标注尺寸,机械制图基础知识要求尺寸标注既要符合GB4458.4-84的规定,又要求标注要完整,便于读图.还要求标注得清晰.怎样才能使尺寸标注清晰,可以从以下几个方面考虑:
        1、尺寸尽量标注在形状特征明显的视图上
        图2-23 考虑形状特征的尺寸标注示例


        2、同一基本体的定型尺寸以及有联系的定位尺寸尽量集中标注。如图2-24所示。

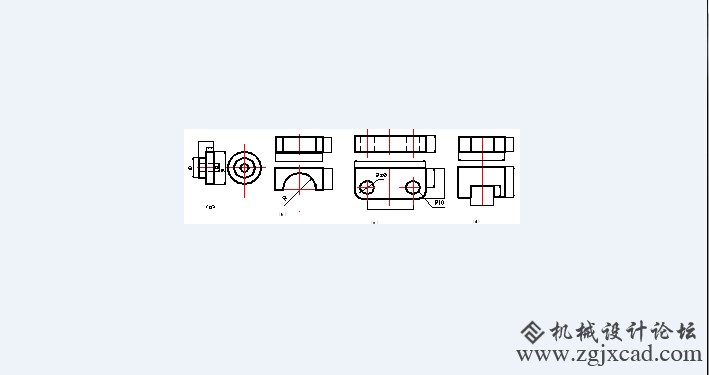

        图2-24 集中标注尺寸示例

        3、标注尺寸要排列整齐,如图2-25所示。
        图2-25 标注尺寸排列整齐


        2.4.2 标注组合体尺寸的方法与步骤
        下面以轴承座为例,说明机械制图基础知识中的标注组合体尺寸方法和步骤。
        1、形体分析和初步考虑各基本体的定型尺寸
        2、选定尺寸基准
        3、逐个地分别标注各基本体的定形和定位尺寸
        4、标注总体尺寸
        5、校核
        最后我们要对已标注的尺寸,按正确、完整、清晰的要求进行检查。

        回到教程目录机械制图基础知识
