课题九——简易挖掘机的绘制

chinagsb · 发表于 2012-10-13 22:31:00

本帖最后由 chinagsb 于 2012-10-13 22:32 编辑

继续简易挖掘机的绘制；二维图尺寸自行测量。
指导老师：小染

挖斗.zip (41.82 KB, 下载次数: 777)

away · 发表于 2012-10-13 23:21:01

终于到这个头了，呵呵，我还不知道能不能完成呢！！

chinagsb · 发表于 2012-10-13 23:24:45

away 发表于 2012-10-13 23:21
终于到这个头了，呵呵，我还不知道能不能完成呢！！

其实很简单的..都是最基本的T特征就能完成的..别想太多~

chinagsb · 发表于 2012-10-14 21:19:51

tonny198666 发表于 2012-10-14 20:20
就是尺寸测量不好找基准

这个就看CAD基础如何了..

away · 发表于 2012-10-14 23:44:23

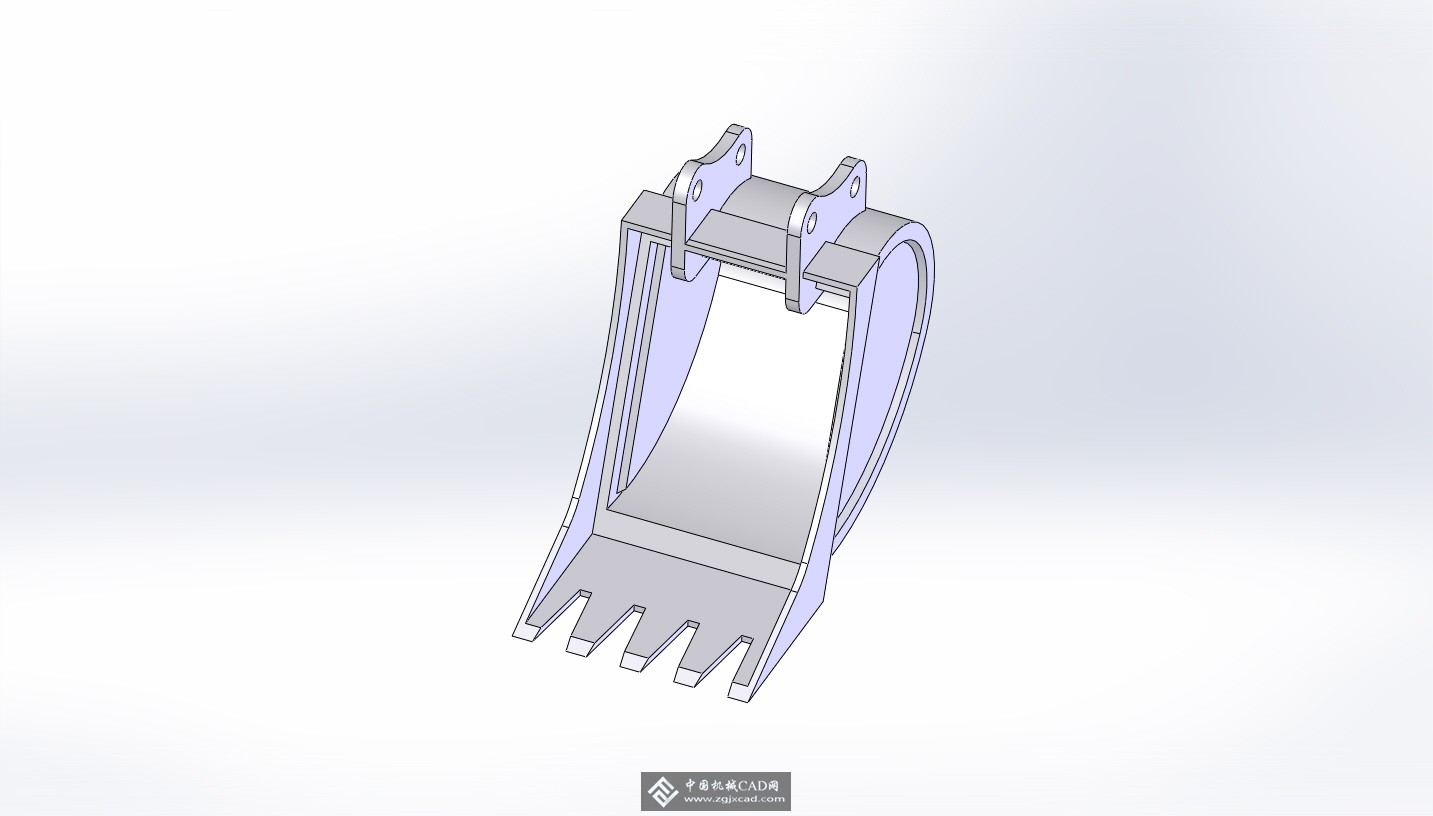

恩，谢谢老师的指导，已经把大概模样出来了，不过还有很多地方没有到位的！！

xiaolong5811 · 发表于 2012-10-15 10:19:38

一起学习进步

流星雨 · 发表于 2012-10-15 20:45:28

共同学习

落日軍團 · 发表于 2012-10-15 22:37:19

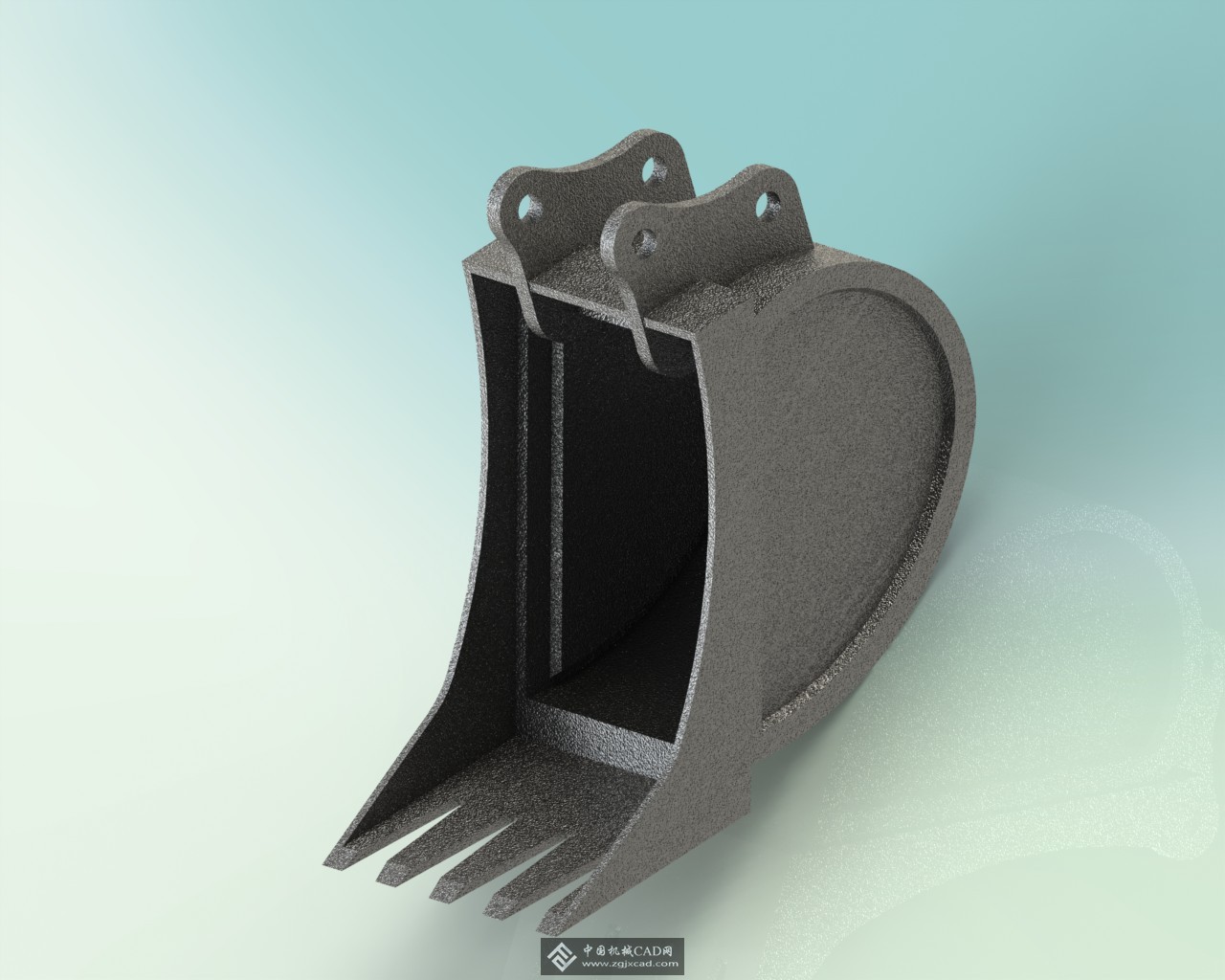

通过老师的帮助终于完成了太感谢了来显摆一下

away · 发表于 2012-10-15 23:04:08

做的很漂亮啊！！

xiaolong5811 · 发表于 2012-10-16 09:41:57

昨天自己量尺寸做的，今天晒一下。今天哈没作业吗
