[转载] SOLIDWORKS工程图转换CAD比例随之变化的方法

[复制链接]
查看: 428|回复: 1

该用户从未签到

发表于 2020-9-23 09:13:14 | 显示全部楼层 |阅读模式
“3D数据协同挖掘"

SW工程图转CAD文件时,因设置不当,造成转换后的CAD文件尺寸比例不一致。
从而导致机加工时按错误的比例加工实物,最后导致实物与设计意图不一致。
那该如何解决这个问题呢?请看下文!

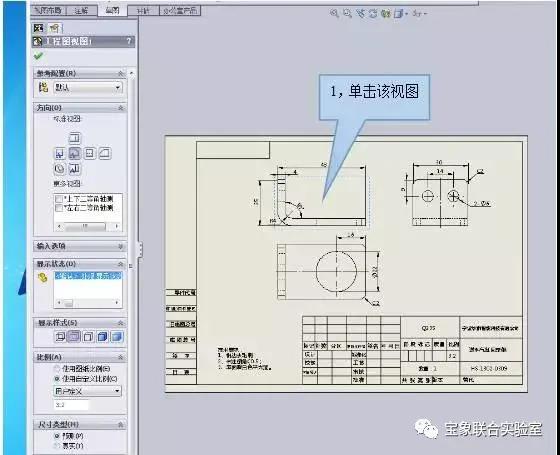

第一步,点击SW的工程图第一视图

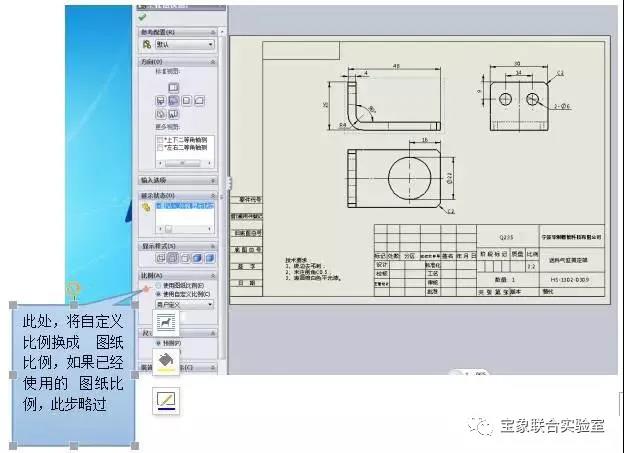

第二步,将自定义比例换成图纸比例

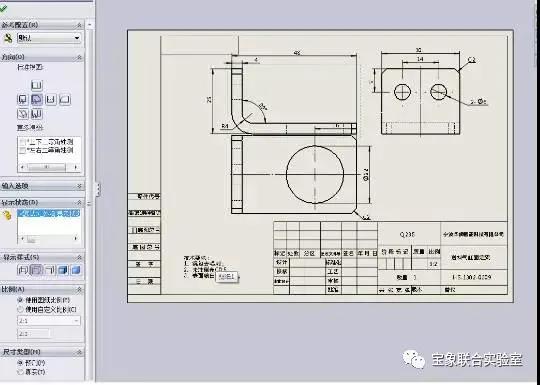

转换成图纸比例后视图略有变化。可以通过移位来,调整位置

调整位置后效果

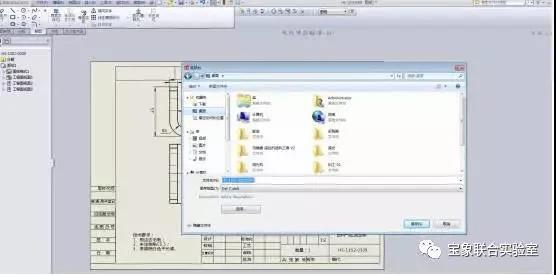

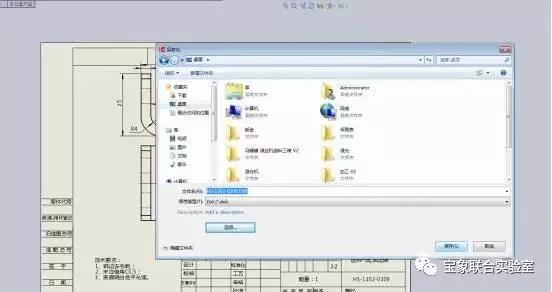

第三步,点击  文件-另存为,选择 DXF格式文件,选择好想要存放的位置。(建议使用DXF格式防止低版本CAD出现打不开的现象)

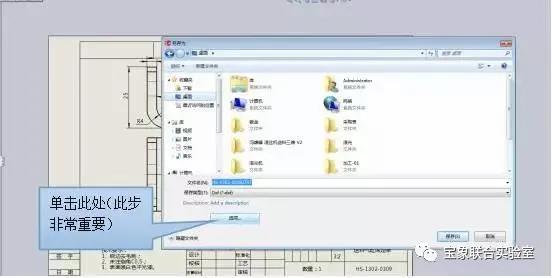

第四步,点击选项

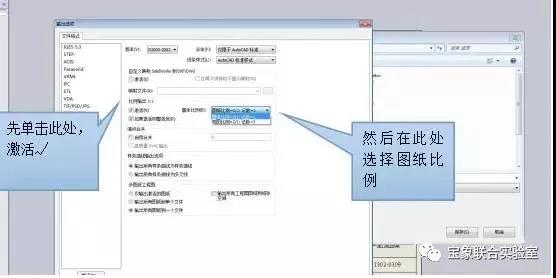

第五步,在   激活处打勾√,并且选择   图纸比例 (此步非常重要)

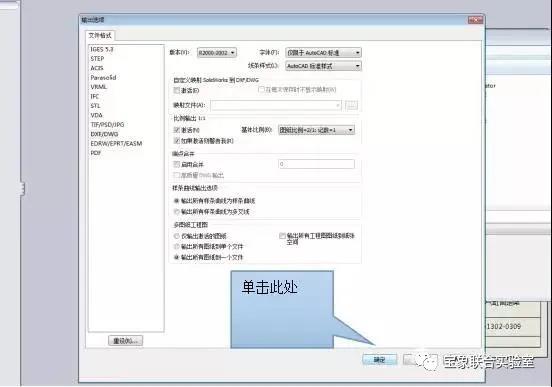

第六步,单击确定

第七步,单击 保存

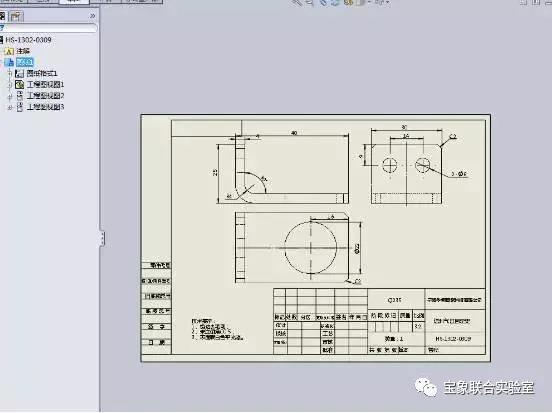

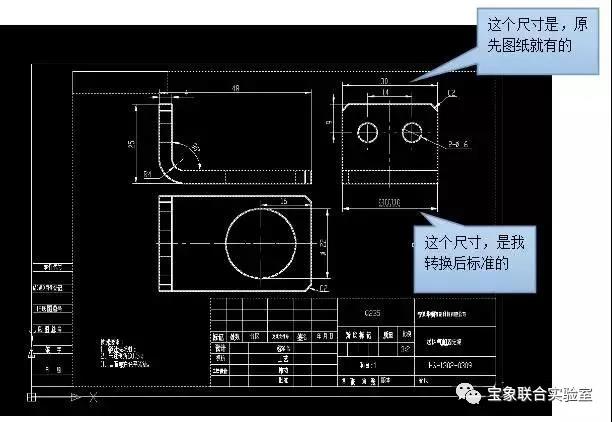

第八步,看是否正确,用CAD打开 刚才  另存为 的DXF文件
结果显示,图纸完全以正确的比例,转换到了CAD。希望这个技巧对您有所帮助

来源丨三维设计师
今天的内容对您有帮助吗?
欢迎留言

如果有任何问题欢迎扫描下方二维码进行咨询



回复

使用道具 举报

  • TA的每日心情
    奋斗
    2017-4-21 12:21
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 2021-1-16 09:07:48 | 显示全部楼层
    回复学习学习
