[原创] “快乐肥宅水”逼真效果图,用SOLIDWORKS Visualize就能搞定!

[复制链接]
查看: 599|回复: 0

该用户从未签到

发表于 2020-8-20 10:35:27 | 显示全部楼层 |阅读模式
本帖最后由 宝象联合实验室 于 2020-8-27 15:17 编辑

“3D数据协同挖掘"

本文宝象联合实验室原创
转载请注明出处
今天我们以一个STP模型为例做一个关于solidworks Visualize渲染案例教学。
以可口可乐的玻璃杯为例,由于我们的模型并没有“CocaCola”字样,所以为了最大程度还原玻璃杯的样式,首先就需要在SW中打开我们的玻璃杯模型

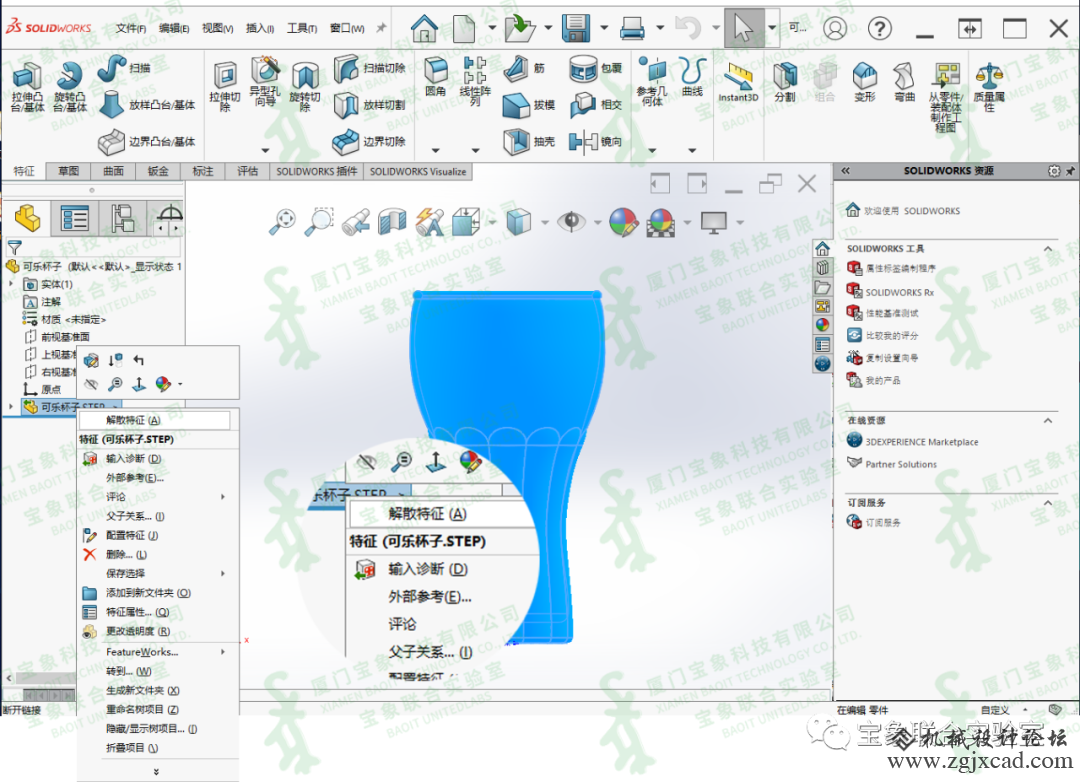

运行【输入诊断】识别是否存在错误面的情况,并【解散特征】

由于“CocaCola”字样在杯子的外壁上是以外凸的形式存在的,所以我们就可以利用【包覆】工具将其拉伸出来,为得到准确的字样草图,调整模型显示样式(推荐调整为“消除隐藏线”)

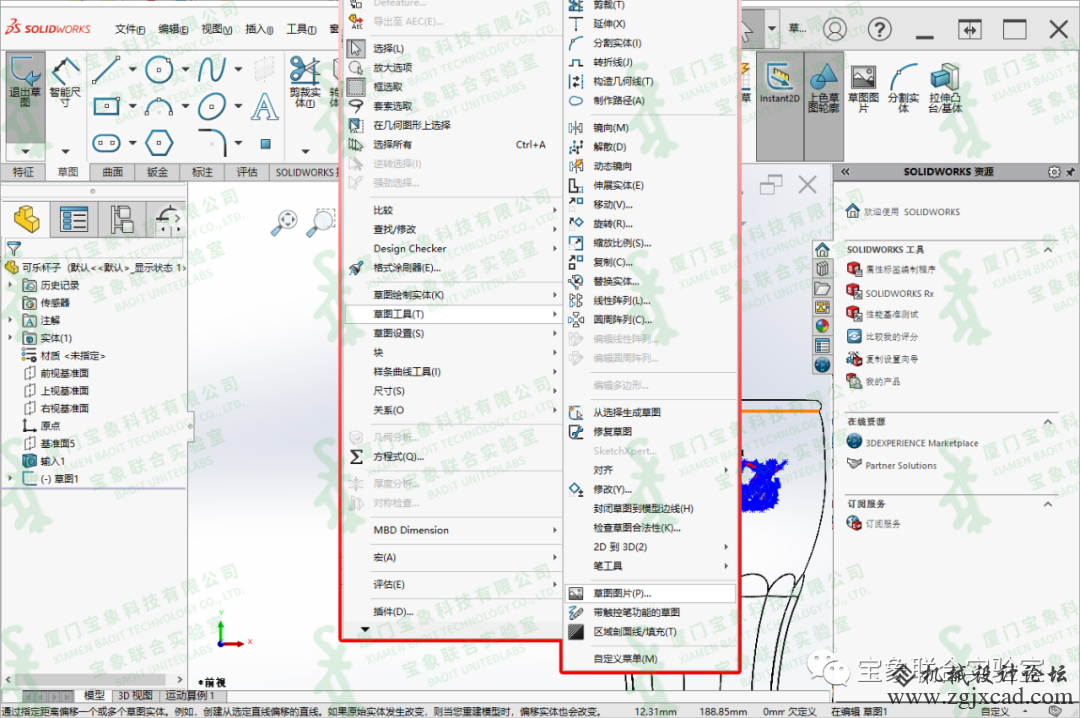

在前视基准面或右视基准面上,利用【草图图片】将PNG图像导入到草图中,并使用草图绘制工具—【样条曲线】将所需的字样勾绘出来

制作完成之后,我们就可以将该模型导入到SW Visualize中了,我们可以直接利用插件导入,也可以在SW Visualize中直接打开该格式的文件
导入进 Vis之后呢,我们就可以开始剩下的渲染工作了。
这边我们的一个思路可以是这样进行的:先确定渲染的布景条件,从灯光,背板等基础进行设置,再进行外观上的细节处理,最后才是我们的输出视角的确认。
具体参数如下:
布景—灯光—环境:3 pointFaded
布景—灯光—背板:自制黑底中间渐变背景
外观—外观:玻璃
            外观类型:玻璃(实体)
            颜色:HSV 色调o饱和度0值0
            IOR:1.5  颜色密度:10nm  粗造度:15.17
基本参数的话主要调的就是这个,调完参数,我们就可以进行渲染了。

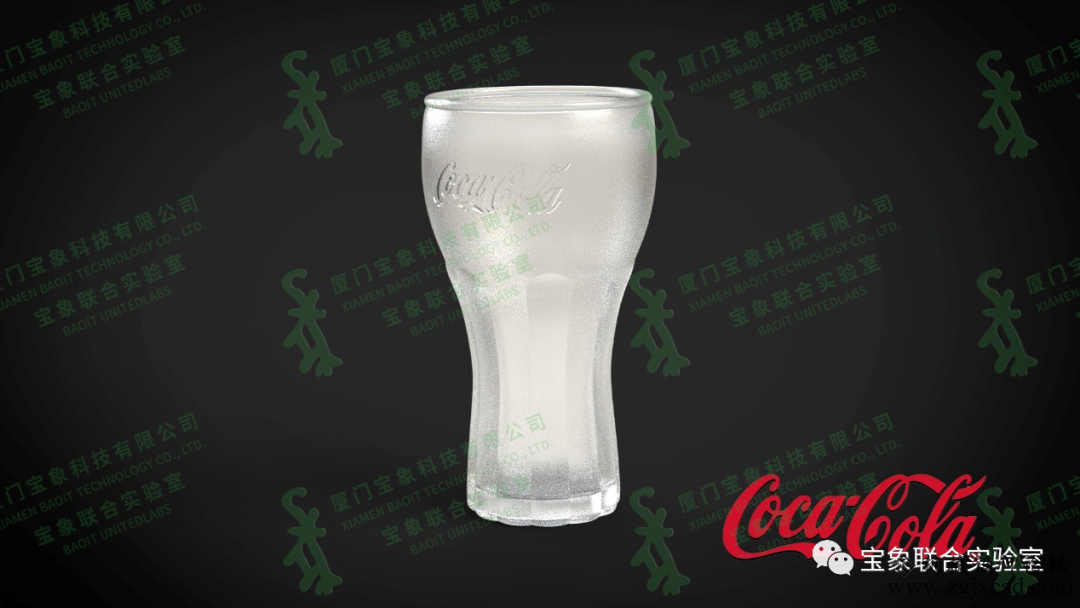

效果如下图所示:

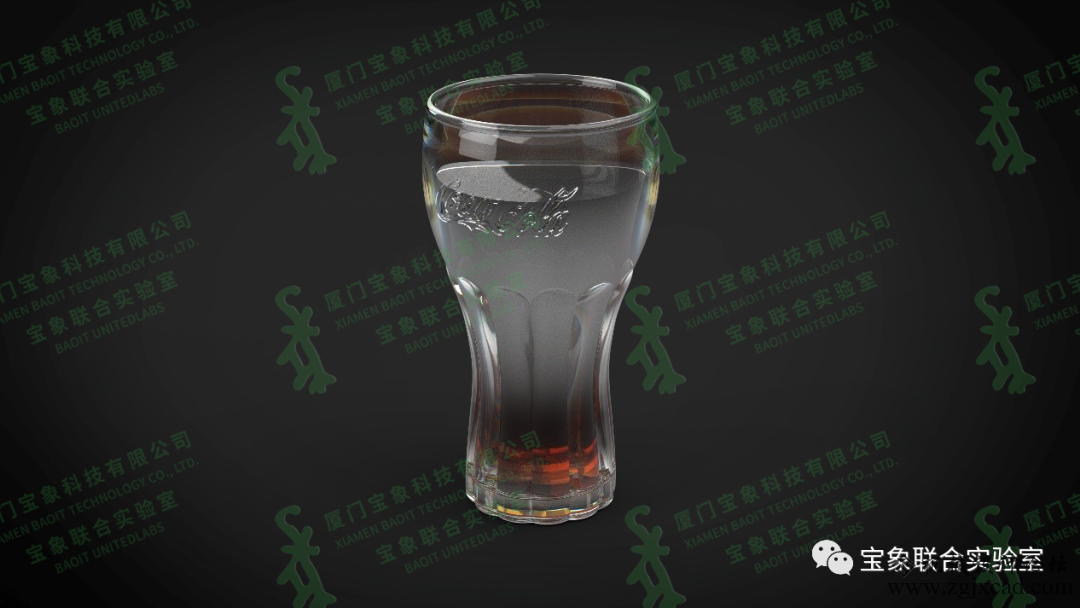

为了让我们的“快乐肥宅水”更形象,可以在杯子里面倒入“可乐”,同时改变玻璃杯以及液体的材质参数,杯子改为透明玻璃或者钻石材质。


看完了SOLIDWORKS Visualize渲染教学,你学会了吗?赶快动手做一杯你专属的“快乐肥宅水”吧。做完可以把你的作品发给小象哈,我们会有本期作品的交流群,可供大家交流学习!
如果有任何问题欢迎扫描下方二维码进行咨询
