SSD1963QL9显示功能

hzwsd123

　　SSD1963是一个显示控制器的1215K字节帧缓冲区，以支持多达864x480x24位的图形内容。它还配备了不同总线宽度的并行MCU接口来接收来自MCU的图形数据和命令。它的显示接口支持普通的无ramLCD驱动程序，颜色深度可达24位/像素。

　　SSD1963QL9显示功能：
　　-内置1215K字节的帧缓冲区。支持高达864x480在24bpp显示
　　-支持TFT18/24位通用RGB接口面板
　　-支持8位串行RGB接口
　　-硬件旋转0、90、180、270度
　　硬件显示镜像
　　硬件窗口
　　可编程的亮度、对比度和饱和度控制
　　-动态背光控制(DBC)通过PWM信号
　　单片机连接
　　-8/9/16/18/24位MCU接口
　　-撕裂效应信号
　　I/O连接
　　-4个GPIO引脚
　　内置时钟发生器
　　省电深度睡眠模式
　　核心电源(VDDPLL和VDDD):1.2V±0.1V
　　I/O电源(VDDIO):1.65V到3.6V
　　LCD接口电源(VDDLCD):从1.65V到3.6V

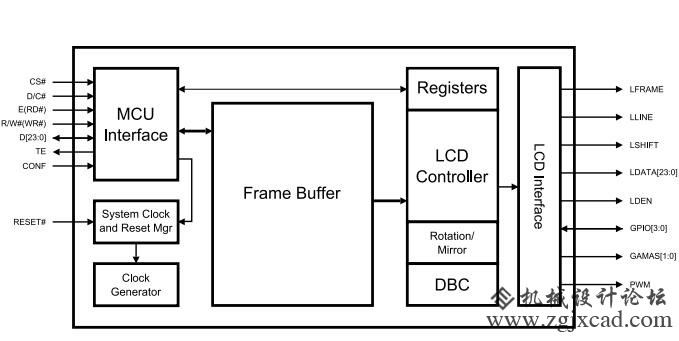

　　SSD1963QL9框图：
