常见几何图形画法（一）

wanlons · 发表于 2012-9-7 21:30:44

常见几何图形画法（一）

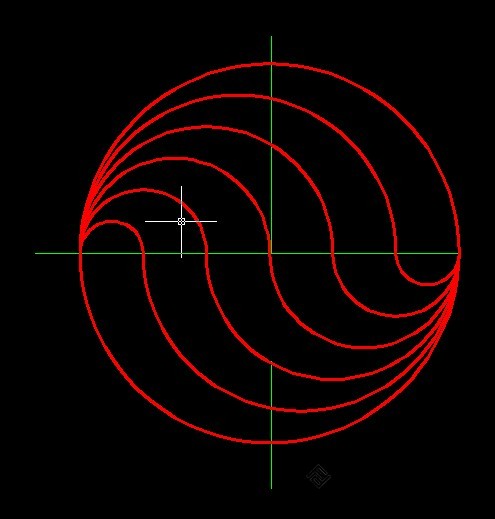

这是第一个图
本论坛有PDF版的超详细绘图图文步骤
有需要的朋友可以点击这里到该页面下载。

这里简单说一下此图的绘图过程:

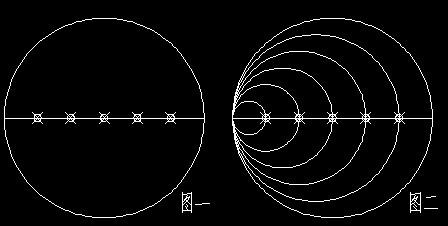

第一步:画直径70的圆(图一),
第二步:画圆的水平直径(图一),
第三步:六等分直径(图一),
第四步:两点画圆重复五次(图二),
第五步:删除等分点(图三),

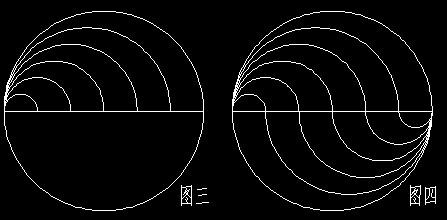

第六步:修剪五个小圆成半圆(图三),
第七步:以大圆圆心为基点180度旋转
五个半圆,旋转的同时复制(图四),
第八步:删除直径,画出中心线,标注
完成

wanlons · 发表于 2012-9-7 21:53:17

本帖最后由 wanlons 于 2012-9-8 07:32 编辑

较早版本旋转命令里没有复制选项
那么可以用大圆的左右象限点镜向出下面五个半圆
再用大圆的上下象限点镜向下面的五个半圆，不保留源对象

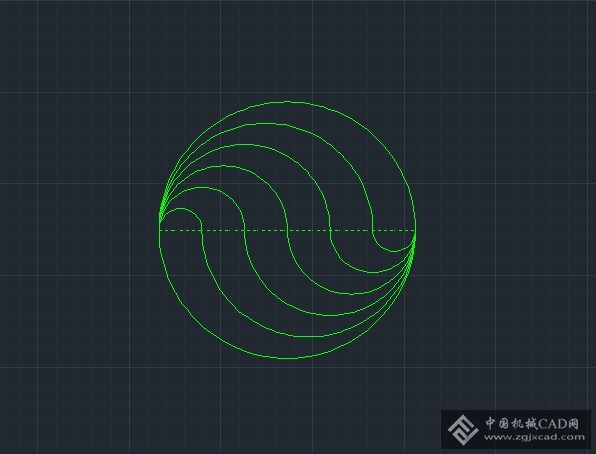

如下图

zgjxcad · 发表于 2012-9-9 16:32:50

六等分直径我用定数等分怎么分不出来

wanlons · 发表于 2012-9-9 16:47:26

本帖最后由 wanlons 于 2012-9-9 16:51 编辑

zgjxcad 发表于 2012-9-9 16:32
六等分直径我用定数等分怎么分不出来

估计你已经分出来了，只是看不到。
CAD默认的点样式就是一个点，如果在一条线上，是看不到的
但是捕捉节点是可以捕捉到的
想要直接就看得到，可以改一下点样式（格式菜单里)

zgjxcad · 发表于 2012-9-9 17:08:44

[img]file:///C:%5CUsers%5CAdministrator%5CAppData%5CRoaming%5CTencent%5CUsers%5C1730131655%5CQQ%5CWinTemp%5CRichOle%5C$SUX5ZKUR[JXD1%60]J%7D%7BW%7EJK.jpg[/img] $SUX5ZKUR[JXD1`]J}{W~JK.jpg

好了

滨释定 · 发表于 2012-9-14 19:27:54

支持一下哈

都市少帅
神煌

爱华华 · 发表于 2013-11-4 12:37:09

我也做出来了

wtc891215 · 发表于 2013-11-7 15:26:49

非常感谢LZ 分享。

naturelop · 发表于 2014-12-28 21:25:33

非常感谢LZ 分享。

岁岁平安 · 发表于 2014-12-29 08:46:50

里面的圆弧可以用比例缩放来做的
