教大家在CAD怎么画箭头！

爱我所爱 · 发表于 2012-8-31 14:47:29

很多人肯定都有过在CAD画箭头不方便的烦恼吧，或者有的就是用引线标注画的，这里告诉你们一个用插件画箭头的方法吧，，很简单。
适用软件：浩辰CAD，autocad
使用方法：
1、  输入AP命令，在对话框中浏览并加载“绘制箭头.LSP”。
2、  输入HJT（画箭头的拼音首字母）命令调用程序。
3、  根据提示输入打印比例。

默认比例为100，箭头默认长度为4，宽度为0.8，会根据设置的打印比例自动乘以相应的倍数，比例为100时，箭头长度为400，宽度为0.8。
4、  确定第一点和第二点，这一段是带箭头的直线。

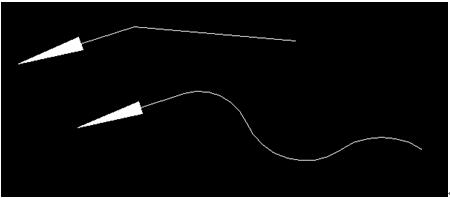

5、  继续确认线的其他点，命令提示与多段线一样，因此可以设置为弧线。箭头效果如下图所示

以后2019 · 发表于 2012-8-31 19:20:34

我个人认为画箭头的王道是用多线段来画。

zss1990 · 发表于 2014-6-25 23:54:26

{:soso_e163:}

碎叶神奇 · 发表于 2014-8-13 09:58:30

不是有快速引线么？

cdgndl · 发表于 2014-10-27 14:47:15

谢谢楼主的分享！辛苦了
用快速引线 LE足够用了

19891230 · 发表于 2014-11-22 00:01:03

感谢楼主，LE ok

robohe · 发表于 2014-11-22 08:38:26

看看了解了解，谢谢了

飞翔的梦123 · 发表于 2014-12-17 08:58:01

谢谢楼主分享！！！！！！！

cql70 · 发表于 2014-12-20 23:12:40

我是初学，感谢分享！
