[solidworks] 24款轨道长度 250mm单轴驱动器KY26-802-A-L250(3D)

[复制链接]
查看: 1064|回复: 0
  • TA的每日心情
    奋斗
    2019-4-19 10:20
  • 签到天数: 156 天

    [LV.7]常住居民III

    发表于 2017-11-20 11:25:33 | 显示全部楼层 |阅读模式
    本帖最后由 y348037840 于 2017-11-20 11:26 编辑

    24款轨道长度 250mm单轴驱动器KY26-802-A-L250(3D)


    24款单轴驱动器:
    精密级与高精密级各12款,精密级单滑6块款,双滑块6款, 单滑块6款中:3款有防尘盖,3款无防尘盖,3款有防尘盖又分为安川伺服马达安装支座、三菱伺服马达安装支座、松下伺服马达安装支座;无防尘盖型也包含以上三种安装支座。


    高精密包括单滑6块款,双滑块6款, 单滑块6款中:3款有防尘盖,3款无防尘盖,3款有防尘盖又分为安川伺服马达安装支座、三菱伺服马达安装支座、松下伺服马达安装支座和;防尘盖型也包含以上三种安装支座。

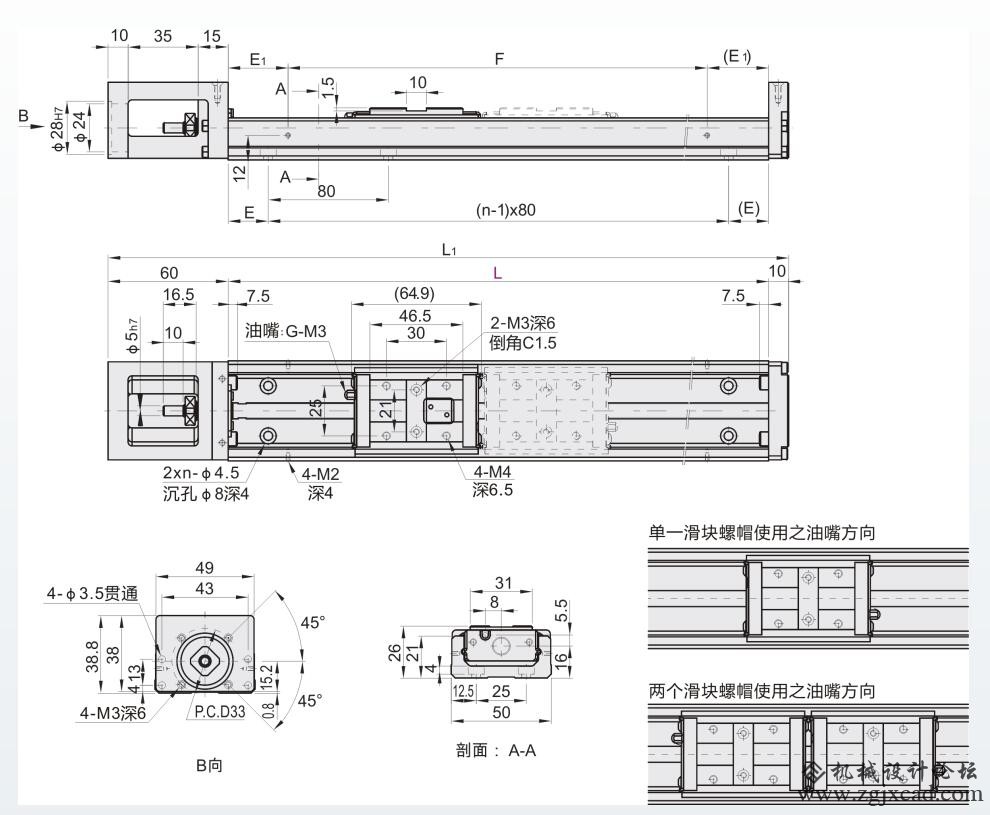

    单轴驱动器KY26-802-A-L250无盖尺寸标注图


    单轴驱动器KY26-802-A-L250有盖尺寸标注图

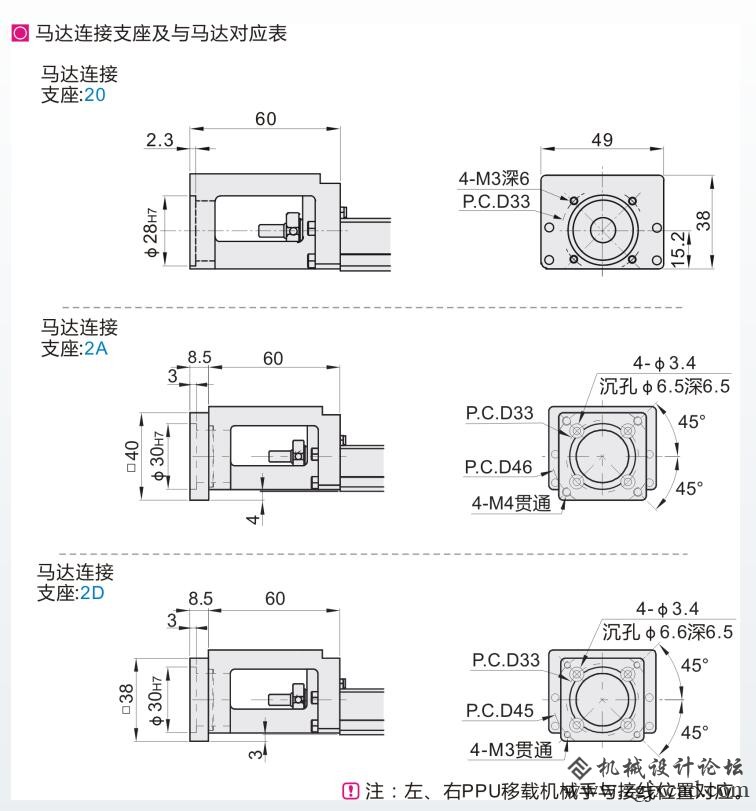

    单轴驱动器KY26-802-A-L250马达安装座尺寸标注图,

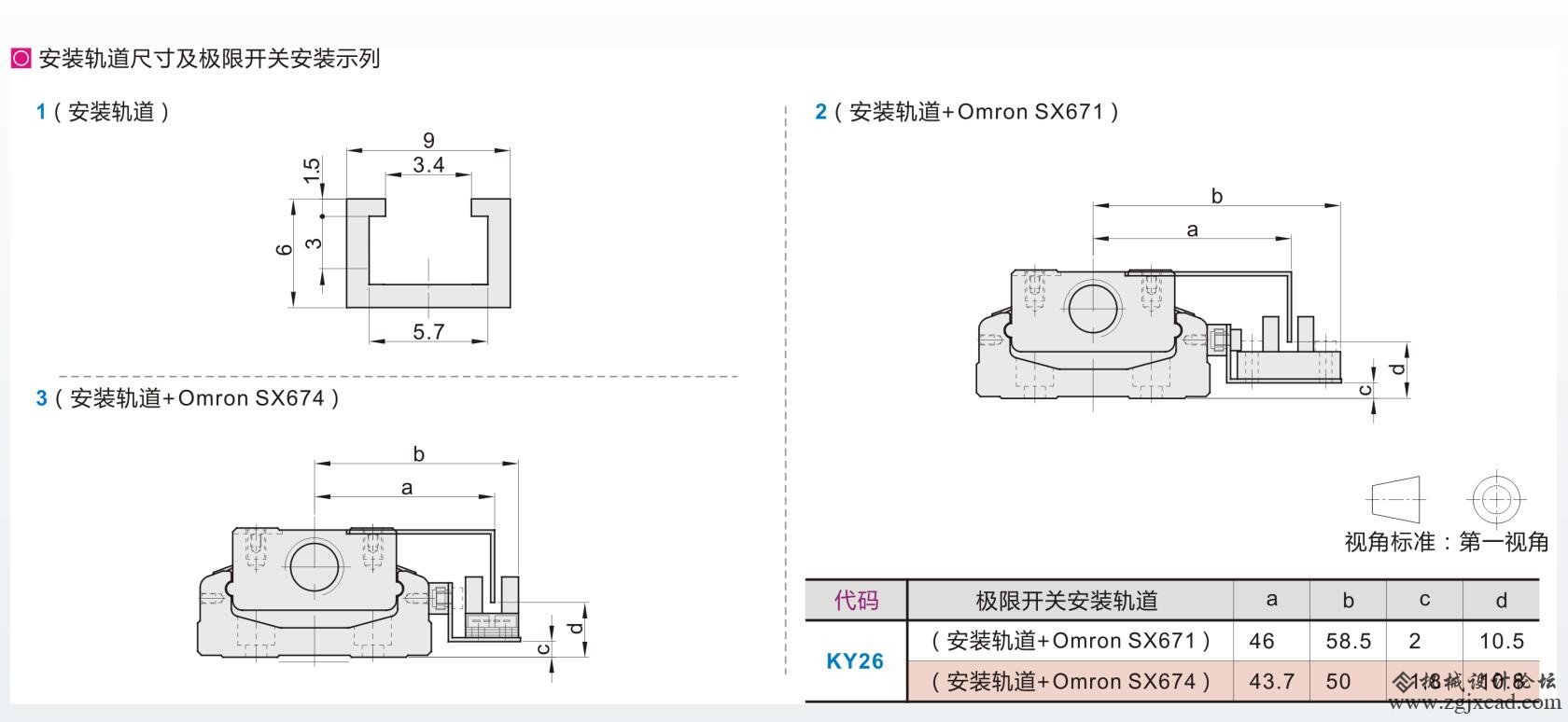

    单轴驱动器KY26-802-A-L250无盖安装轨道及极限开关安装位置

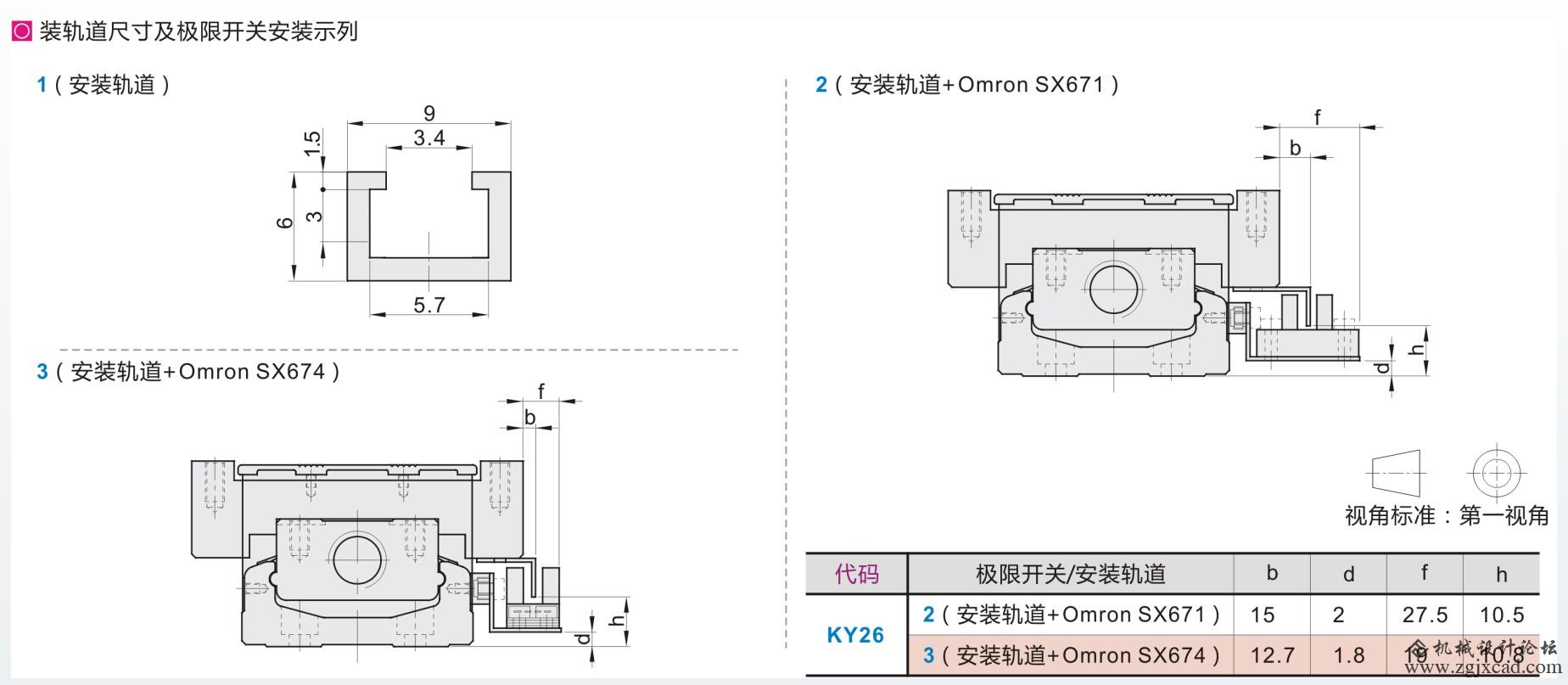

    单轴驱动器KY26-802-A-L250有盖安装轨道及极限开关安装位置


    相关阅读:
    8款轨道长度150mm的单轴驱动器3D模型
    基础知识(十)单轴驱动器


    3D图下载:链接: https://pan.baidu.com/s/1sluRPs5 密码: gy3p
