初学者碰到一个难题，求指教

asdzb · 发表于 2013-7-2 13:54:39

本帖最后由 asdzb 于 2013-7-2 14:20 编辑

昨天领导布置一个任务：把solidworks绘制的零件中的一条螺旋叶片转化成cad格式的，我冥思苦想了很久还是摸不到头绪，求高手帮帮忙！

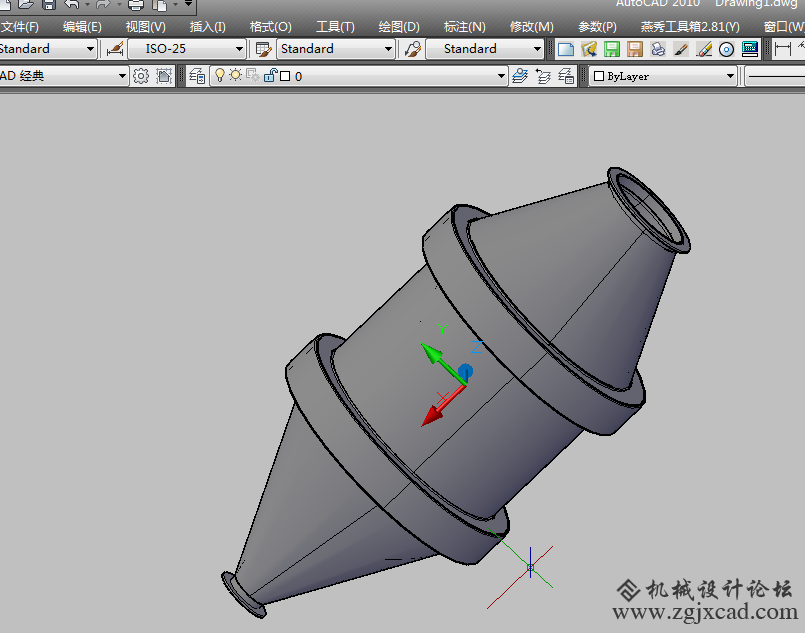

筒体.zip (681.6 KB, 下载次数: 4) 实际图案就在附件里面（圆锥体的内腔）（具体参数：外径1177.64，内径177.64，螺距2000，锥度26.565，高度1000，顺时针方向）

春花秋月 · 发表于 2013-7-2 14:46:52

CAD2004格式

asdzb · 发表于 2013-7-3 11:25:23

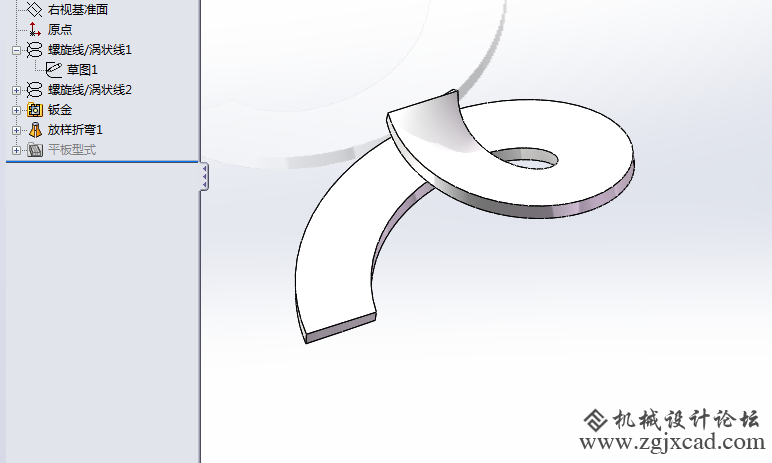

楼上的朋友谢谢啦！不过，你没有看清楚我的问题：图中锥体内腔有两条螺旋叶片，具体尺寸要求问题里面有，我现在就是求助：把这条螺旋叶片用cad画成平面图，然后用来数控下料

春花秋月 · 发表于 2013-7-3 12:34:35

可能我的理解有问题吧，是不是螺旋叶片展开下料图？这个是最基本的钣金了；

asdzb · 发表于 2013-7-3 15:07:48

对的，就是这个意思！最后转化成cad形式，交给数控下料。我就是不会用cad把它的展开图画出来
