CAD2004制图基本入门教程

feidian

要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。另外因自己的水平一般，我尽量讲细一点，以便于更好理解。

一、标准

工程制图大概包括设备图，流程图，布置图三种。一般设备图有包含设备主视图和俯视图。布置图必须标明方位。

标准主要说的是制图标准，包括国标，行业制图标准等等。比如说国标规定焊缝的标注等。又比如说我们化工制图标题栏，明细栏等的制作标准。还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。

但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。

二、绘图

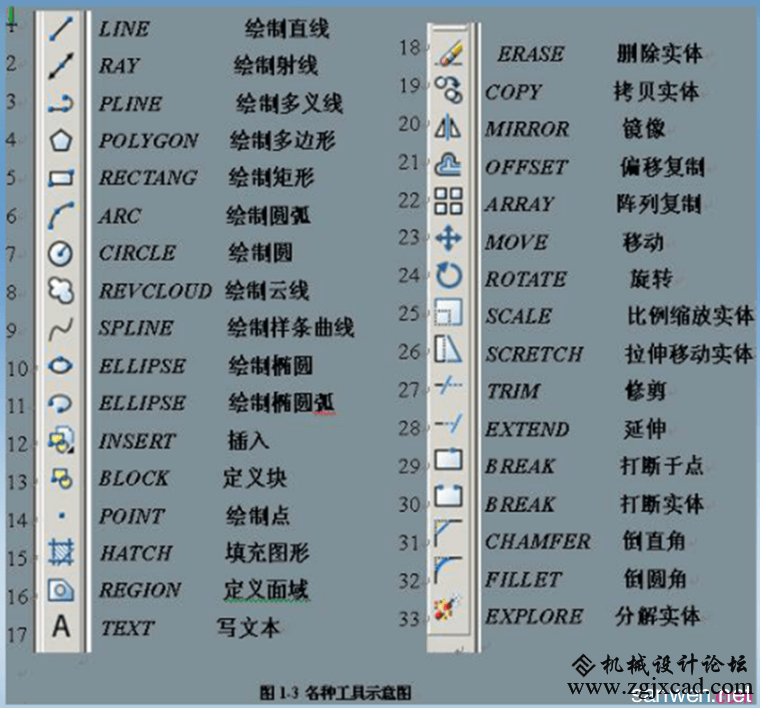

cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。(先了解就行，不用死记)

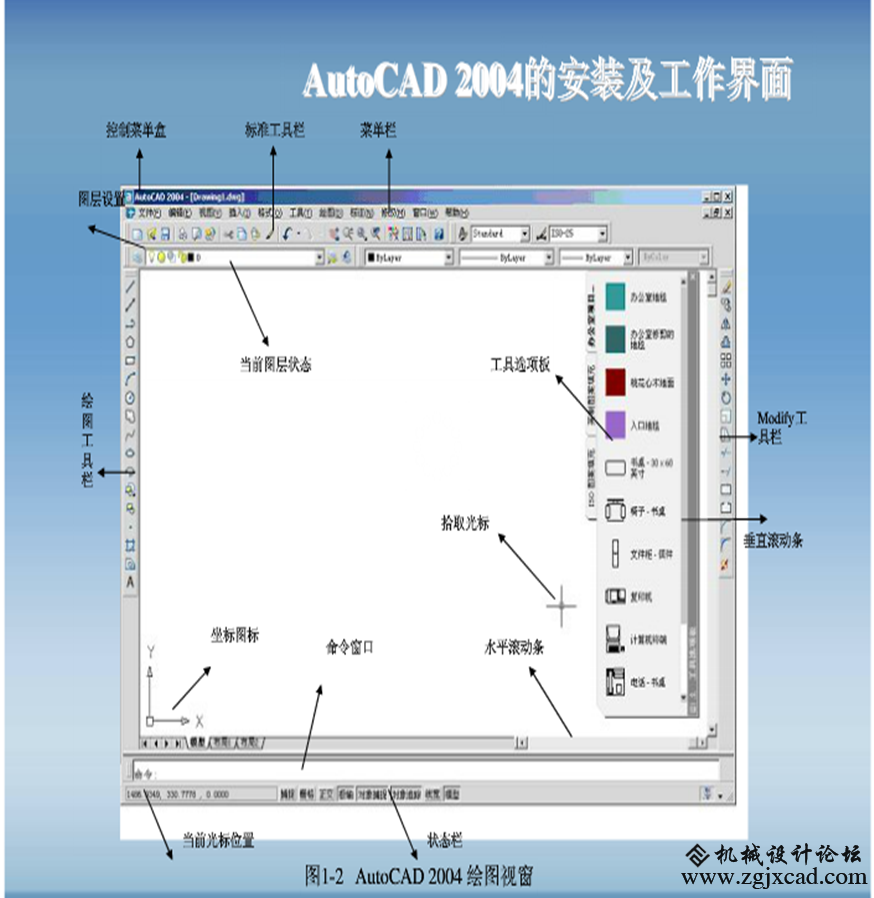

绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。



一般常用的状态有正交，极轴，对象捕捉。其他不常用就不一一介绍了。

正交：用于直线的绘制，复制移动的垂直或水平方向的移动。再不需要时可取消。

极轴：有助交点终止处的绘图。也可用于直线的绘制。

对象捕捉：主要是对交点处或中心点的捕捉显示。

完成各种绘图用具的教学，会是一种比较枯燥的工作。要一一讲解起来既费时又费力，感觉完全没有必要。所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。
