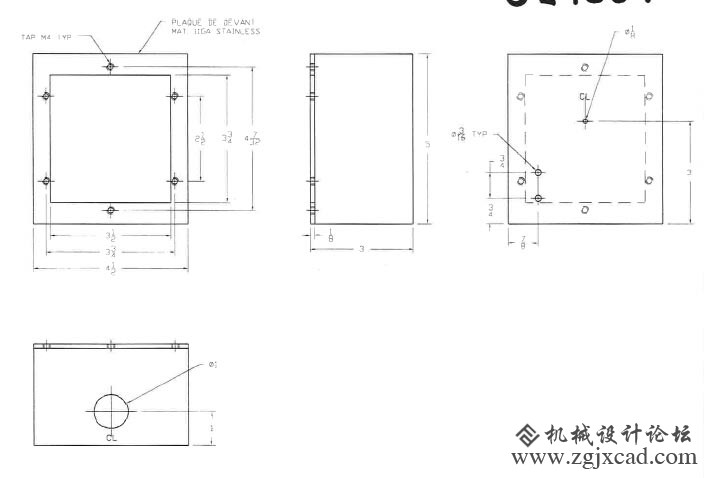

小女子收到国外客户图纸，看不懂，是不是客户画错了

leohu1981 · 发表于 2016-9-3 16:44:29

leohu1981 · 发表于 2016-9-3 22:56:22

有没有帮我看看呀

少年自有少年狂 · 发表于 2016-9-4 07:38:17

leohu1981 发表于 2016-9-3 22:56
有没有帮我看看呀

你说的是哪个地方？

leohu1981 · 发表于 2016-9-5 10:01:05

想不出来是什么产品，请高手指点一下

机械小白进化史 · 发表于 2016-9-5 10:17:02

一个是从左侧看一个是从右侧看，中间方块实线的为左视图，中间方块虚线的为右视图。

leohu1981 · 发表于 2016-9-5 12:08:44

两份图纸为两个产品，但看不懂是什么产品，请高手指教

zhaojunshna · 发表于 2016-11-15 15:00:32

用sow建模拉出来看看

禅定人生路 · 发表于 2016-11-17 11:30:50

作为大神的我表示，也有点凌乱了...

namae · 发表于 2016-11-28 15:39:33

本帖最后由 namae 于 2016-11-28 15:41 编辑

国外视图同我们的不太一样，我们使用的是投影视图吧？他们使用的是称为三角视图（具体我也说不清，例如上面三个视图吧，中间一个如果我们作为主视图，那左面那个就是表示从物体的左面看到的视图，反之右视图就是物体从右面看到的视图。）能明白我说的吗？你的就是连个箱体吧？
